In the direction towards good sound.

Tilt7 is our variation on regular acoustic ceiling panels. This simple frame at an angle of 7° can be mounted in four directions, holding a reflective tile and making flutter echo in your interior comfortably reduced to a minimum. You can also customize them in terms of design, picking different colours.

Wizualizacja adaptacji akustycznej sufitu sali konferencyjnej z zastosowaniem paneli akustycznych Tilt7
Wizualizacja adaptacji akustycznej sufitu sali prób z zastosowaniem paneli akustycznych Tilt7
Wizualizacja adaptacji akustycznej sufitu sali teatralnej z zastosowaniem paneli akustycznych Tilt7
Wizualizacja adaptacji akustycznej sufitu sali prób z zastosowaniem paneli akustycznych Tilt7

Designer
AS Team

more
Architected Sound Team

Details

Tilt7 directs the surface reflecting sound waves in a certain way.

Illustration of directing sound waves using Tilt7 frame

Schemat przedstawiający kierowanie fali dźwiękowej przy pomocy ramy Tilt7

Size

  • square - 595 × 595 × 80 mm
  • rectangle - 595 × 1195 × 80 mm

Weight

1.15 kg (for smaller size)

Material

powder-coated steel

Designer

Architected Sound Team

Its installation is possible in any of four sides and in two different arrangements. It is carried out non-invasively in an existing room.

Tilt7 frame is placed on a standard T24 system ceiling construction which height to the proper ceiling should be at least 150 mm. For concave mounting, a standard 600 mm × 600 mm ceiling tile is inserted into the Tilt7 frame mounted on the T24 construction. For convex mounting it is necessary to cut the ceiling tile to 569 mm × 569 mm.

Illustration of directing sound waves using Tilt7 frame

Przykład montażu panelu akustycznego Tilt 7 na suficie

Tilt7 ceiling frame is available in any colour from the RAL K7 Classic palette.

RAL K7 Classic

  • concert halls
  • recording studios
  • dedicated listening rooms
  • conference rooms
  • lecture halls
  • classrooms
  • waiting rooms
  • offices
  • public and consumer spaces

It is possible to have the ceiling tile selected and sold along with Tilt7 frame.

Technical drawing

Architected Sound Tilt& - Ceiling frame - side view and front view of square frame
Architected Sound Tilt& - Ceiling frame - top view of rectangular frame

Fire safety

Made of materials with flammability class A1.

Architected Sound Tilt7 ceiling frame - Thumbnail cover of brochure

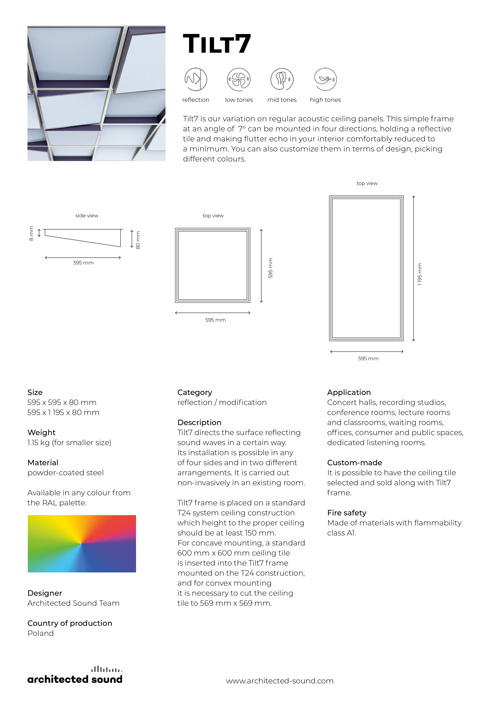

Architected Sound Tilt7 ceiling frame - Thumbnail cover of product sheet

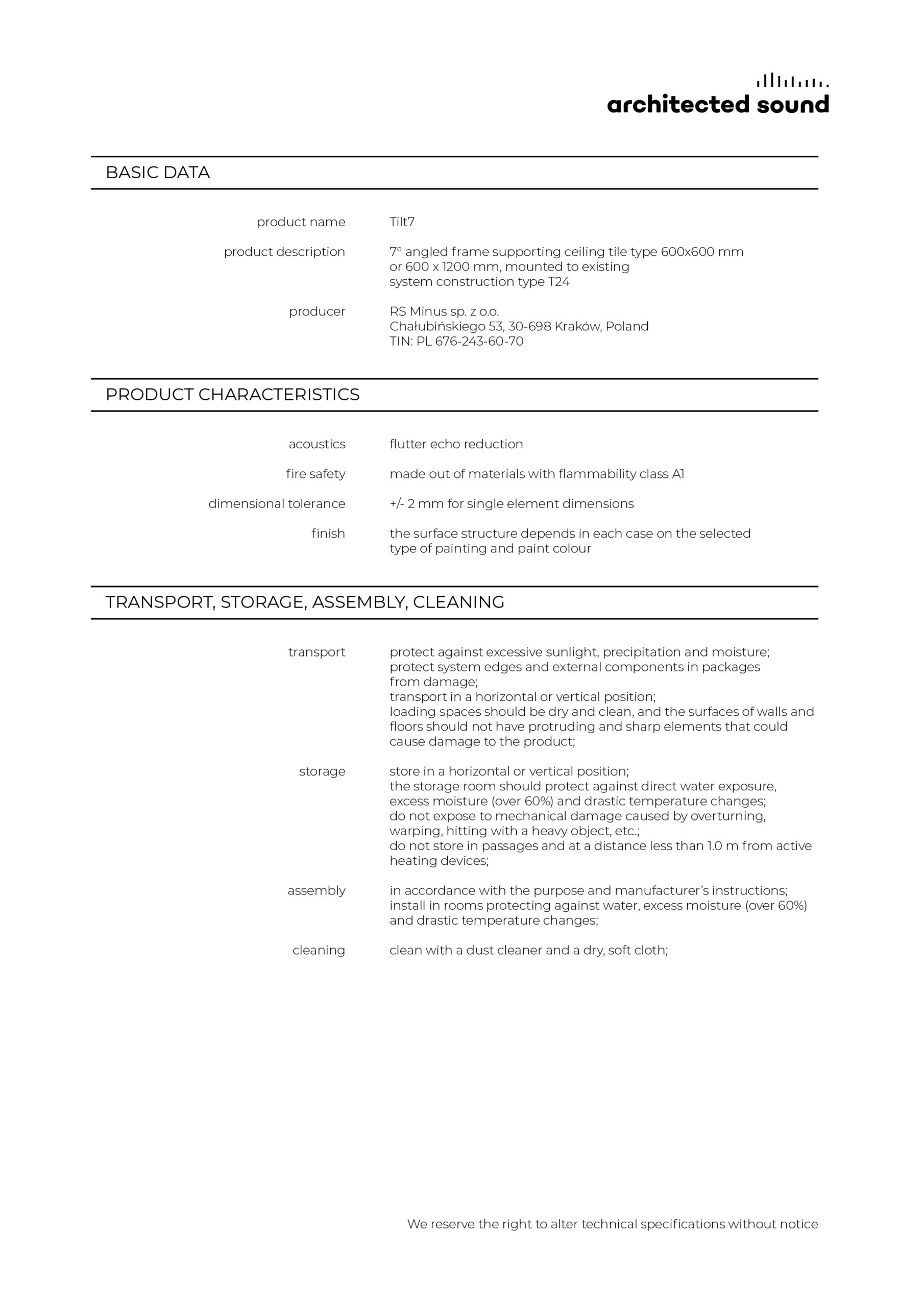

Architected Sound Tilt7 ceiling frame - Thumbnail cover of user guide
