Panel odbijający dźwięk

Reffuzor to innowacyjny, sufitowy panel refleksyjny o podstawowej funkcji kierowania dźwięku. Został zaprojektowany w taki sposób, aby odbicie fali dźwiękowej odbywało się w poszerzonym zakresie częstotliwości w stosunku do powszechnie używanych paneli odbijających dźwięk. Możliwość stałego zawieszenia lub zmiany kąta nachylenia, pozwala na regulację parametrów akustycznych sali w zależności od rodzaju wydarzenia artystycznego.

Wizualizacja sali koncertowej w filharmonii, w której zastosowano panel akustyczny odbijający Reffuzor
Wizualizacja sali koncertowej w filharmonii, w której zastosowano panele akustyczne odbijające Reffuzor
Wizualizacja sali teatralnej, w której zastosowano panele akustyczne odbijające Reffuzor
Wizualizacja sali teatralnej, w której zastosowano panele akustyczne odbijające Reffuzor
Wizualizacja sali wykładowej, w której zastosowano panel akustyczny odbijające Reffuzor

ProjektantZespół AS

więcej
Architected Sound Team

Szczegółowe informacje

Panel refleksyjny Reffuzor to innowacyjne rozwiązanie akustyczne. Jego opatentowana technologia działania jest wynikiem dogłębnych analiz materiałowych, symulacji komputerowych oraz badań przeprowadzonych w specjalistycznych komorach pomiarowych. Możliwość regulacji kąta pochylenia paneli, pozwala na kierowanie odbić dźwięku w określone miejsca sali. Dodatkowa warstwa pochłaniająca dźwięk, zlokalizowana od góry panelu, zapobiega występowaniu niepożądanych odbić pomiędzy panelem, a powierzchnią sufitu. Stosowanie paneli Reffuzor w grupach zwiększa ich skuteczność i pozwala na poprawę jakości wzajemnego słyszenia artystów na scenie i zwiększenie równomierności dogłośnienia całego obszaru widowni.

Wymiary

Dobierane indywidualnie do wystroju sali i wymaganych własności akustycznych.

Waga

1 m2 ustroju: ok. 30 kg

Materiał

materiały drewnopochodne lub gipsowo-włóknowe, pianka polietylenowa

Projektant

Zespół Architected Sound


Informacje dodatkowe

Rozwiązanie techniczne opatentowane przez Akademię Górniczo-Hutniczą im. St. Staszica w Krakowie.

Nr patentu:
PL 227198 B1

Panel refleksyjny Reffuzor dostępny jest w dowolnym kolorze z palety RAL K7 Classic.

RAL K7 Classic

  • sale koncertowe
  • sale teatralne
  • sale wielofunkcyjne
  • opery i filharmonie

Ze względu na indywidualny charakter każdego wnętrza, istnieje możliwość zaprojektowania paneli o wymiarach, kształtach oraz kolorach dostosowanych do konkretnego pomieszczenia.

Panele refleksyjne Reffuzor mogą być wyposażone w system automatycznej regulacji kąta nachylenia w dwóch płaszczyznach. System regulacji może być zintegrowany z systemami zarządzania wiodących producentów.

Rysunek techniczny

Rysunek techniczny panelu akustycznego Reffuzor - widok z przodu Rysunek techniczny panelu akustycznego Reffuzor - widok w przekroju

Bezpieczeństwo pożarowe

Wykonany z materiałów o klasie odporności ogniowej B-s2, d0.

Charakterystyka kierunkowa odbicia dźwięku od panelu Reffuzor oraz od standardowego płaskiego panelu refleksyjnego dla częstotliwości fali dźwiękowej 4000 Hz.

Wykres charakterystyki kierunkowej odbicia dźwięku od panelu Reffuzor oraz od standardowego płaskiego panelu refleksyjnego dla częstotliwości fali dźwiękowej 4000 Hz

Charakterystyka amplitudowo-częstotliwościowa odbicia dźwięku od panelu Reffuzor oraz od standardowego płaskiego panelu refleksyjnego dla kąta padania fali dźwiękowej równego 75°.

Charakterystyka amplitudowo-częstotliwościowa odbicia dźwięku od panelu Reffuzor oraz od standardowego płaskiego panelu refleksyjnego dla kąta padania fali dźwiękowej równego 75 stopni
Miniatura okładki broszury panelu akustycznego Reffuzor

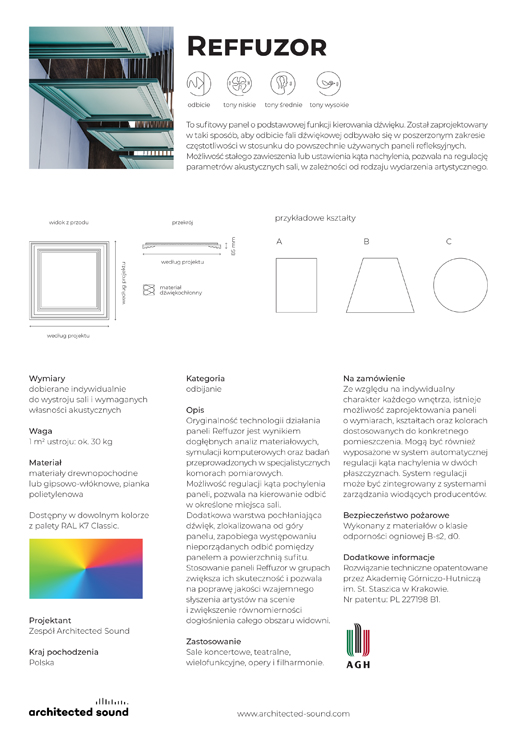

Miniaturka okładki karty katalogowej panelu akustycznego Reffuzor
Miniatura okładki katalogu produktów marki Architected Sound
Plik DAT
AS_CATT_library
Plik PWM
AS_MaterialBase_01.18_pack
