OptiDi Panel

Ikona symbolizująca zjawisko rozproszenia fali dźwiękowej

rozproszenie

Ikona symbolizująca zjawisko pochłaniania fali dźwiękowej

pochłanianie

Ikona symbolizująca niskie tony fal dźwiękowych

tony niskie

Panel rozpraszający dźwięk

OptiDi Panel to kompaktowy dyfuzor akustyczny o szerokim zakresie zastosowania. Jego unikatowy kształt i kolor ożywia każde pomieszczenie i nadaje mu niepowtarzalny charakter, łącząc stronę wizualną z dźwiękową. Jest precyzyjnie ukształtowany z aluminium w postaci dwóch form oraz dwóch grubości, zapewnia rozpraszanie dźwięku w szerokim zakresie częstotliwości i opcjonalne pochłanianie w zakresie niskich tonów.

Projektując kształt OptiDi kluczowym założeniem było uzyskanie wysokiej skuteczności rozproszenia dźwięku przy możliwie niewielkiej grubości ustroju.

Każdy milimetr miał dla nas znaczenie.

szczegółowe informacje

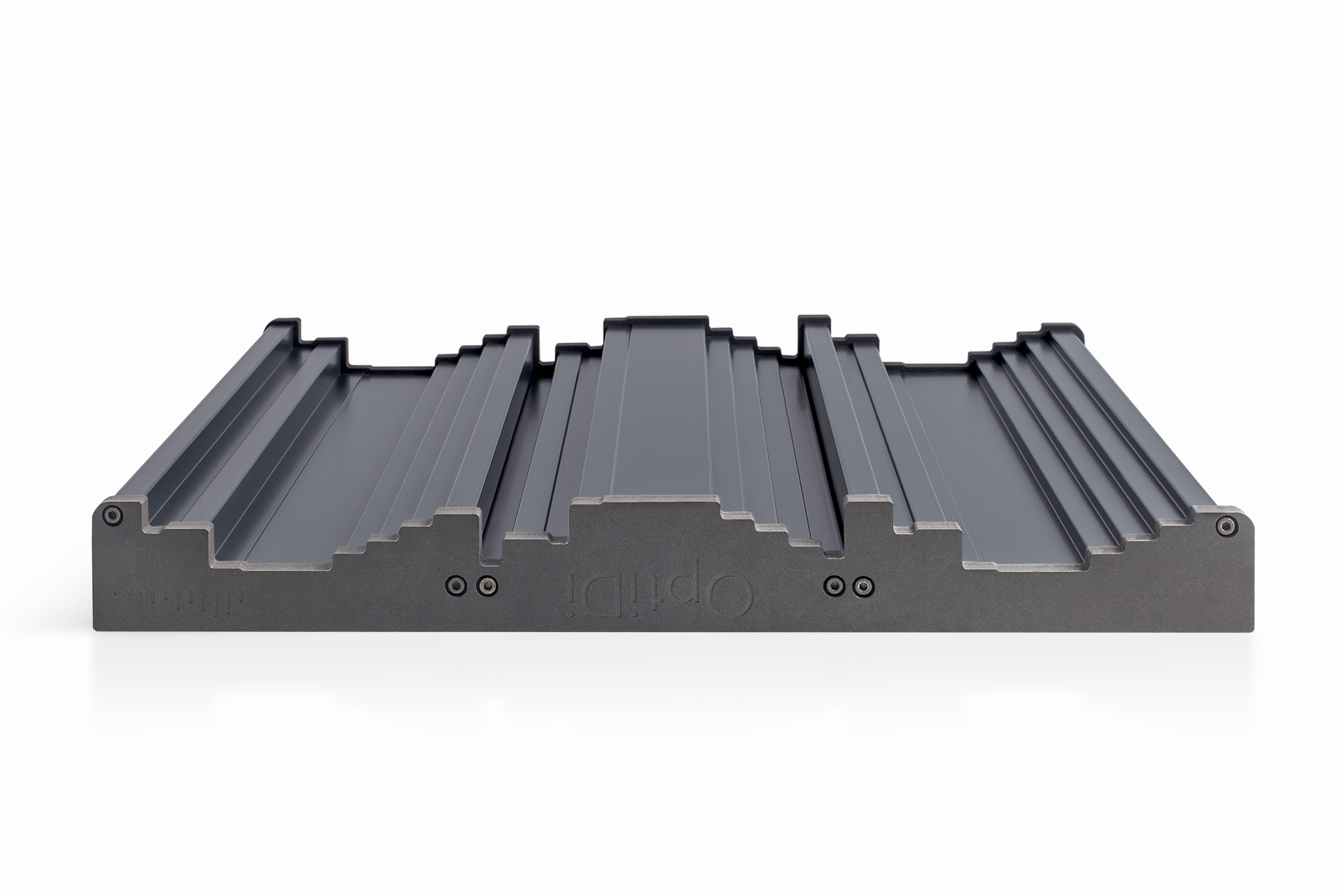

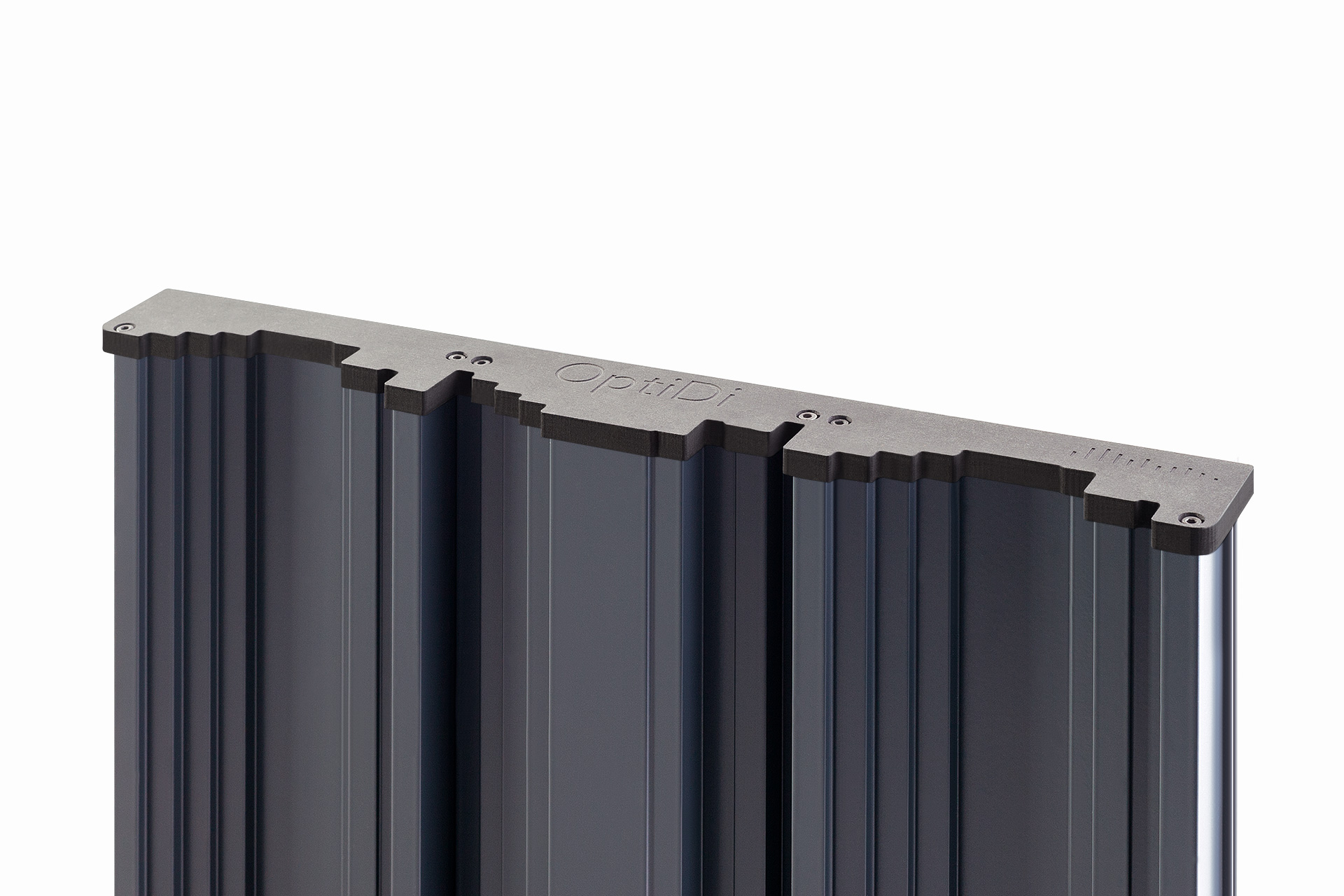

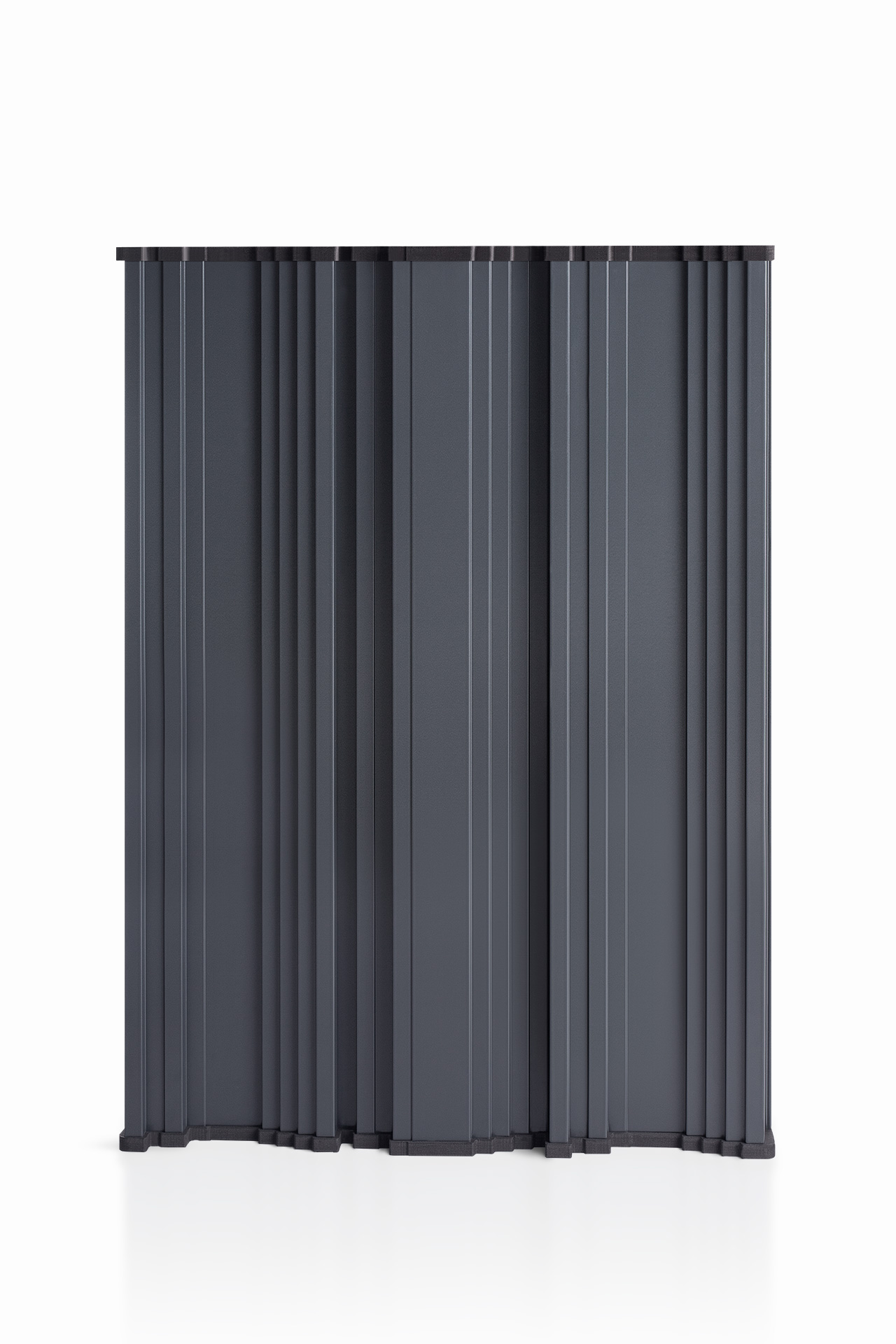

Panel akustyczny OptiDi Panel z bliska

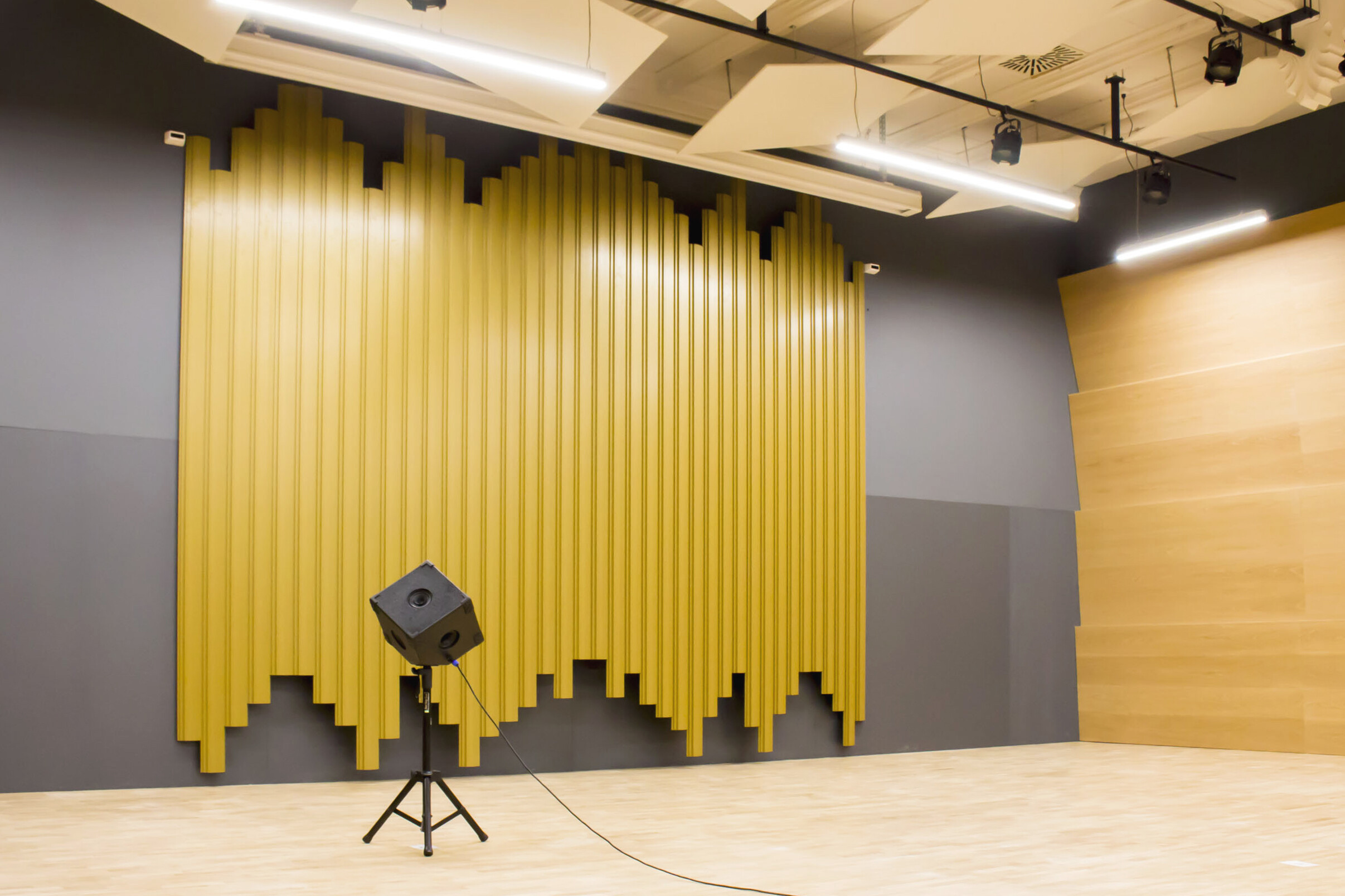

Wizualizacja modułowego panelu akustycznego OptiDi Panel zastosowanego na ścianie w sali prób
Wizualizacja modułowego panelu akustycznego OptiDi Panel zastosowanego na ścianie w sali prób
Wizualizacja modułowego panelu akustycznego OptiDi Panel zastosowanego na ścianie w salonie
Wizualizacja modułowego panelu akustycznego OptiDi Panel zastosowanego na ścianie w salonie

Projektant
Zespół AS

więcej
Architected Sound Team

Szczegółowe informacje

OptiDi Panel to dyfuzor akustyczny wykonany ze specjalnie wyprofilowanego aluminium, zapewnia rozpraszanie dźwięku w szerokim zakresie częstotliwości oraz pochłanianie niskich tonów. Występuje w dwóch wersjach: rozpraszającej oraz pochłaniająco-rozpraszającej dźwięk.

Wymiary

  • 612 × 1008 × 43 mm (+/-1-2 mm) - wersja rozpraszająca dźwięk
  • 612 × 1208 × 43 mm (+/-1-2 mm) - wersja rozpraszająca dźwięk
  • 612 × 1008 × 70 - 150 mm (+/-1-2 mm) - wersja pochłaniająco-rozpraszająca dźwięk

Waga

  • 13 kg – wersja rozpraszająca dźwięk
  • 25 kg – wersja pochłaniająco-rozpraszająca dźwięk

Materiał

aluminium, materiał drewnopochodny, wełna mineralna

Dostępny w dowolnym kolorze z palety RAL lub w lakierze drewnopodobnym, również w wersji z wyczuwalnym rysunkiem drewna.

Projektant

Zespół Architected Sound

Współczynnik pochłaniania dźwięku

αw, max = 0,20


Informacje dodatkowe

Rozwiązanie techniczne opracowane we współpracy z Akademią Górniczo‑Hutniczą im. St. Staszica w Krakowie.

Nr wzoru wspólnotowego:
004417723‑0001 oraz 004417723‑0002.

OptiDi Panel dostępny jest w dowolnym kolorze z palety RAL K7 Classic lub drewnopodobnym, również w wersji z wyczuwalnym rysunkiem drewna.

RAL K7 Classic

Najczęściej wybierane kolory

Kolory drewnopodobne

Dostępne warianty wykończenia powierzchni

  • gładki lakier drewnopodobny
  • folia o wyczuwalnej strukturze drewna

Przedstawiona próbka ma wyłącznie charakter poglądowy.
Możliwe są niewielkie odchylenia związane z produkcją i/lub aplikacją koloru.

Przed złożeniem zamówienia prosimy o kontakt info@architected-sound.com w celu weryfikacji kolorów oraz ich dostępności.

  • sale koncertowe
  • sale filharmonijne
  • sale teatralne
  • sale operowe
  • sale prób i przesłuchań
  • studia nagraniowe i reżyserskie
  • pomieszczenia emisyjne dla radia i TV
  • sale wykładowe
  • sale konferencyjne
  • sale lekcyjne
  • poczekalnie
  • biura
  • domowe sale odsłuchowe

Projektowany indywidualnie kompleksowy system akustyczny, uwzględniający odpowiednie pasma częstotliwości.

Możliwa wersja mobilna.

Dostępne są różne grubości panelu dla wersji pochłaniająco-rozpraszającej dźwięk, zależne od dostrojenia częstotliwości w paśmie niskich tonów.

Rysunek techniczny

Wersja rozpraszająca dźwięk

Rysunek techniczny panelu akustycznego OptiDi Panel wersja rozpraszająca dźwięk

Wersja pochłaniająco - rozpraszająca dźwięk

Rysunek techniczny panelu akustycznego OptiDi Panel wersja rozpraszająca dźwięk
 Legenda do rysunku

Bezpieczeństwo pożarowe

Wykonane z materiałów o klasie odporności ogniowej A1.

Współczynniki pochłaniania dźwięku panelu akustycznego Architected Sound OptiDi Panel

Wykres współczynników pochłaniania dźwięku dla panelu akustycznego Optidi Panel

Praktyczny współczynnik pochłaniania dźwięku αp

oznaczenie typu konstr. A-40 C-50 C-100
częstotliwość
1/1‑okt.
125 Hz 0,05 0,60 0,45
250 Hz 0,10 0,20 0,20
500 Hz 0,25 0,05 0,05
1000 Hz 0,20 0,10 0,10
2000 Hz 0,15 0,15 0,15
4000 Hz 0,20 0,20 0,20
  • A-40: montaż bezpośredni, c.w.k. 40 mm*
  • C-50: szczelina 1 mm + wełna mineralna 50 mm (35 kg/m3), c.w.k. 90 mm*
  • C-100: szczelina 1 mm + wełna mineralna 100 mm (35 kg/m3), c.w.k. 140 mm*
  • * wyniki uzyskane na drodze obliczeń analitycznych

Współczynniki rozproszenia dźwięku panelu akustycznego Architected Sound OptiDi Panel

Wykres współczynników rozproszenia dźwięku dla panelu akustycznego Optidi Panel

Praktyczny współczynnik rozproszenia dźwięku s

częstotliwość 1/1-okt.
1000 Hz 0,05
1250 Hz 0,13
1600 Hz 0,28
2000 Hz 0,44
2500 Hz 0,53
3150 Hz 0,62
4000 Hz 0,82
5000 Hz 0,90
  • szczelina od 0 do 5 mm *
  • * pomiary przeprowadzone zgodnie z normą ISO 17497-1:2004

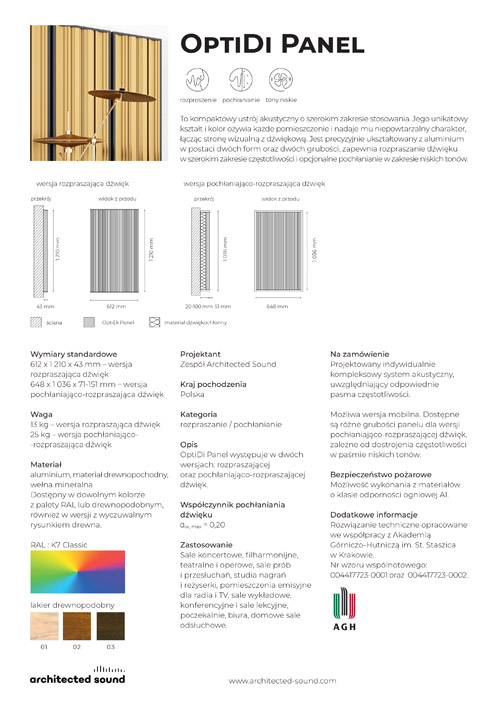

Miniatura okładki broszury panelu akustycznego OptiDi Panel
