Up-Sorber Panel

Up-Sorber Panel to ponadczasowy prostopadłościan pochłaniający dźwięk w zakresie średnich i wysokich tonów, zapewniający komfort i ciszę środowiska akustycznego. Pomimo prostej formy zapewnia ogrom możliwości kształtu i koloru. Przykładową strukturą złożoną z Up-Sorber Panel jest wielobarwna kompozycja o różnorodnych rozmiarach, nadająca wnętrzu indywidulany charakter.

Wyrafinowany element designerskiego projektu wnętrza.

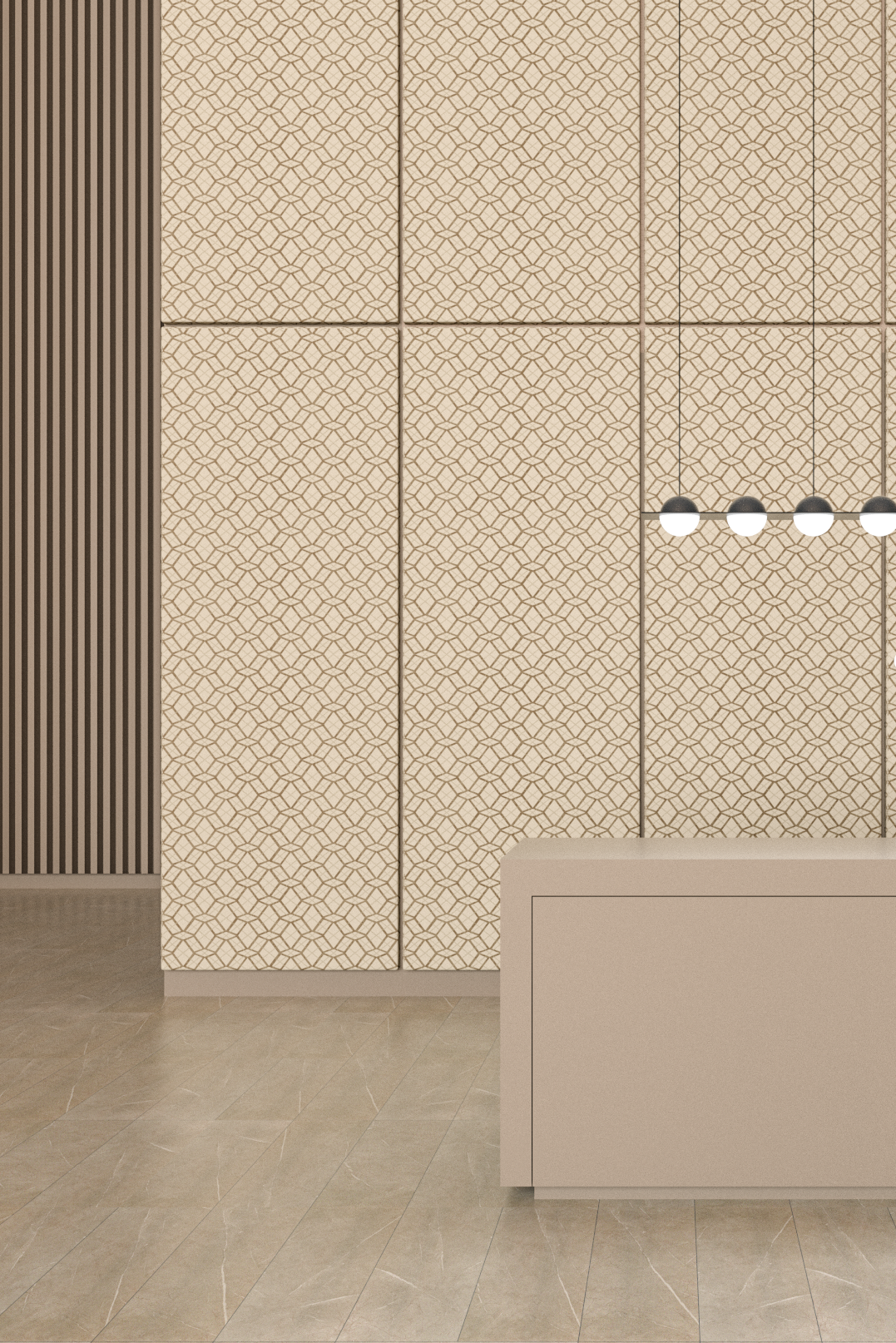

Wizualizacja adaptacji akustycznej recepcji z zastosowaniem paneli akustycznych Up-Sorber Panel
Wizualizacja adaptacji akustycznej pokoju odsłuchowego z zastosowaniem paneli pochłaniających Up-Sorber Panel
Wizualizacja adaptacji akustycznej poczekalni z zastosowaniem paneli akustycznych Up-Sorber Panel
Wizualizacja adaptacji akustycznej recepcji z zastosowaniem paneli akustycznych Up-Sorber Panel
Wizualizacja adaptacji akustycznej salonu z zastosowaniem paneli akustycznych Up-Sorber Panel
Wizualizacja adaptacji akustycznej poczekalni w gabinecie dentystycznym z zastosowaniem paneli akustycznych Up-Sorber Panel

Projektant

Zespół AS

Więcej
Architected Sound Team

Szczegóły

Up-Sorber Panel wykonany jest z odpowiednio dobranej warstwy biologicznie neutralnego materiału dźwiękochłonnego, umieszczonej w stabilnej drewnianej ramie i pokrytej najwyższej jakości materiałem tekstylnym. Szeroka paleta kolorów i wzorów materiałowych, możliwość wykonania paneli o różnych wymiarach, niewidoczna konstrukcja nośna oraz łatwość montażu i demontażu w przypadku instalacji ściennej i sufitowej czynią ten panel wyjątkowym uzupełnieniem każdego wnętrza.

Wymiary

standardowe – 632 × 1032 × 100 mm lub według indywidualnego projektu

Maksymalna szerokość
– 1200 mm

Waga

13,4 kg/m2 (dla grubości 60 mm)

Materiał

tekstylia, wełna mineralna / PET / pianka polietylenowa, drewno

Dostępny w szerokiej palecie jednolitych i wzorzystych materiałów wykończeniowych.

Projektant

Zespół Architected Sound

Współczynnik pochłaniania dźwięku

αw, max = 1,00

Panele dźwiękochłonne Up-Sorber Panel dostępne są w szerokiej palecie jednolitych i wzorzystych materiałów wykończeniowych.

Wzornik materiałów dostępny na życzenie.

Przykładowe próbki materiałów

Próbka materiału ustroju akustycznego Up-Sorber Wall w kolorze niebieskim
Próbka materiału ustroju akustycznego Up-Sorber Wall w kolorze szarym
Próbka materiału ustroju akustycznego Up-Sorber Wall w kolorze czerwonym
Próbka materiału ustroju akustycznego Up-Sorber Wall w kolorze jasnozielonym
  • sale wykładowe
  • sale konferencyjne
  • sale lekcyjne
  • studia nagraniowe
  • pomieszczenia emisyjne i reżysernie
  • sale prób grupowych i indywidualnych
  • poczekalnie
  • przestrzenie publiczne i konsumenckie
  • wnętrza typu open-space
  • pomieszczenia domowe

Możliwość precyzyjnego zaprojektowania charakterystyki pochłaniania dźwięku (nawet w zakresie niskich częstotliwości) dzięki doborowi odpowiednich materiałów pokrycia i wypełnienia.

Możliwość wykonania otworów (np. na lampy).

Rysunek techniczny

Rysunek techniczny z wymiarami panelu akustycznego Up-Sorber Panel

Bezpieczeństwo pożarowe

Wykonany z materiałów o klasie odporności ogniowej co najmniej B-s1 d0.

Współczynniki pochłaniania dźwięku panelu akustycznegoArchitected Sound Up-Sorber Panel

Wykres współczynników pochłaniania dźwięku dla panelu akustycznego Up-Sorber Panel

Praktyczny współczynnik pochłaniania dźwięku αp

częstotliwość 1/1-okt.
125 Hz 0,75 0,25
250 Hz 1,00 0,70
500 Hz 1,00 0,95
1000 Hz 0,95 1,00
2000 Hz 0,95 0,95
4000 Hz 0,95 0,95
  • ustrój o grubości 50 mm*
  • ustrój o grubości 80 mm*
  • * wyniki uzyskane na drodze obliczeń analitycznych

Miniatura okładki broszury panelu akustycznego Up-Sorber Panel

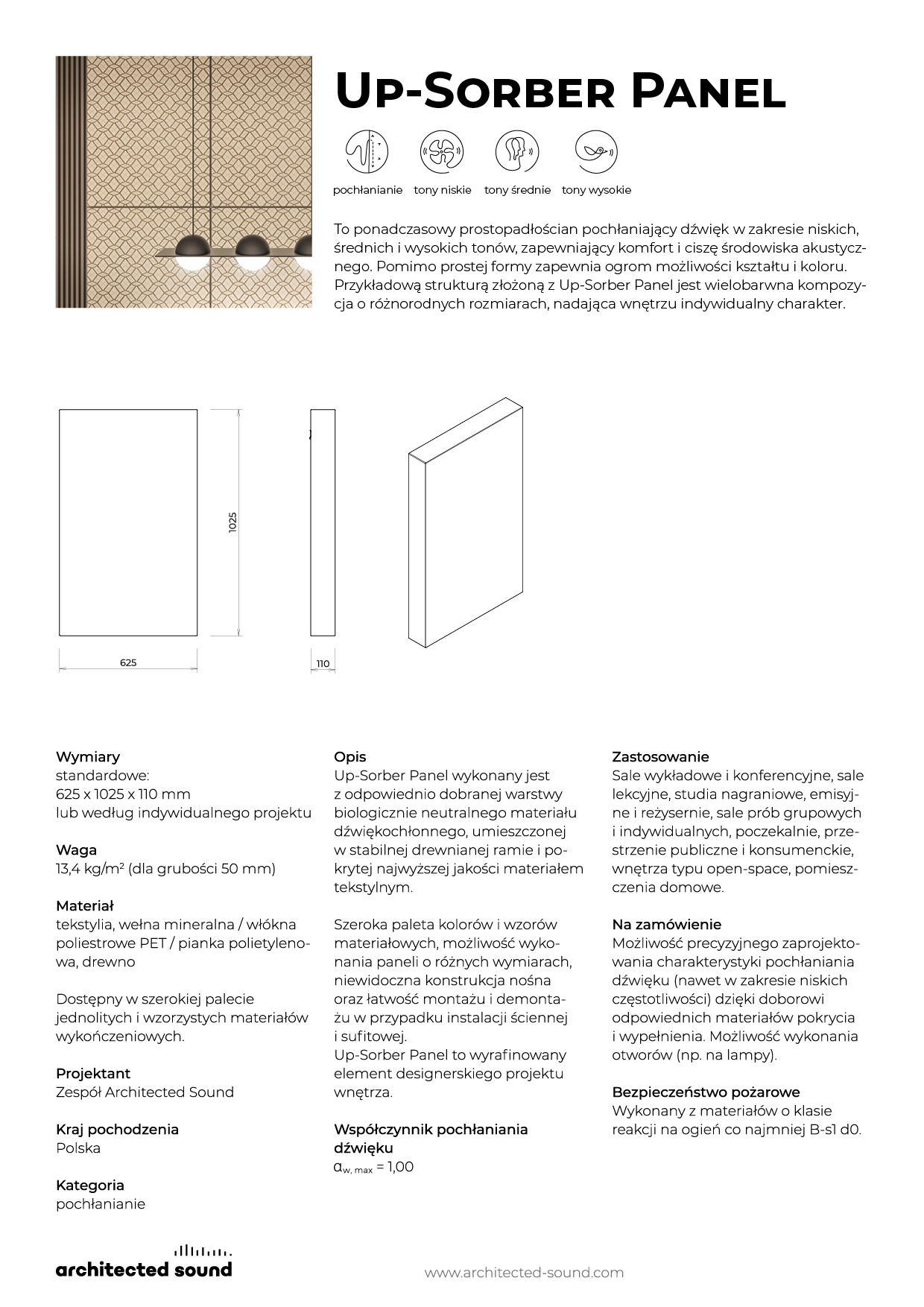

Miniatura okładki karty katalogowej panelu akustycznego Up-Sorber Panel
