Ustrój rozpraszający dźwięk

OptiDi to dyfuzor akustyczny do realizowania konkretnych zadań. Zapewnia wnętrzu niepowtarzalny charakter, łącząc minimalistyczną estetykę ze świetnymi właściwościami akustycznymi.

System wykonano ze specjalnie wyprofilowanego aluminium, aby zapewnić rozpraszanie dźwięku w szerokim zakresie częstotliwości oraz pochłanianie niskich tonów. Projektując kształt OptiDi kluczowym założeniem było uzyskanie wysokiej skuteczności rozproszenia dźwięku przy możliwie niewielkiej grubości ustroju.

Każdy milimetr miał dla nas znaczenie.

szczegółowe informacje

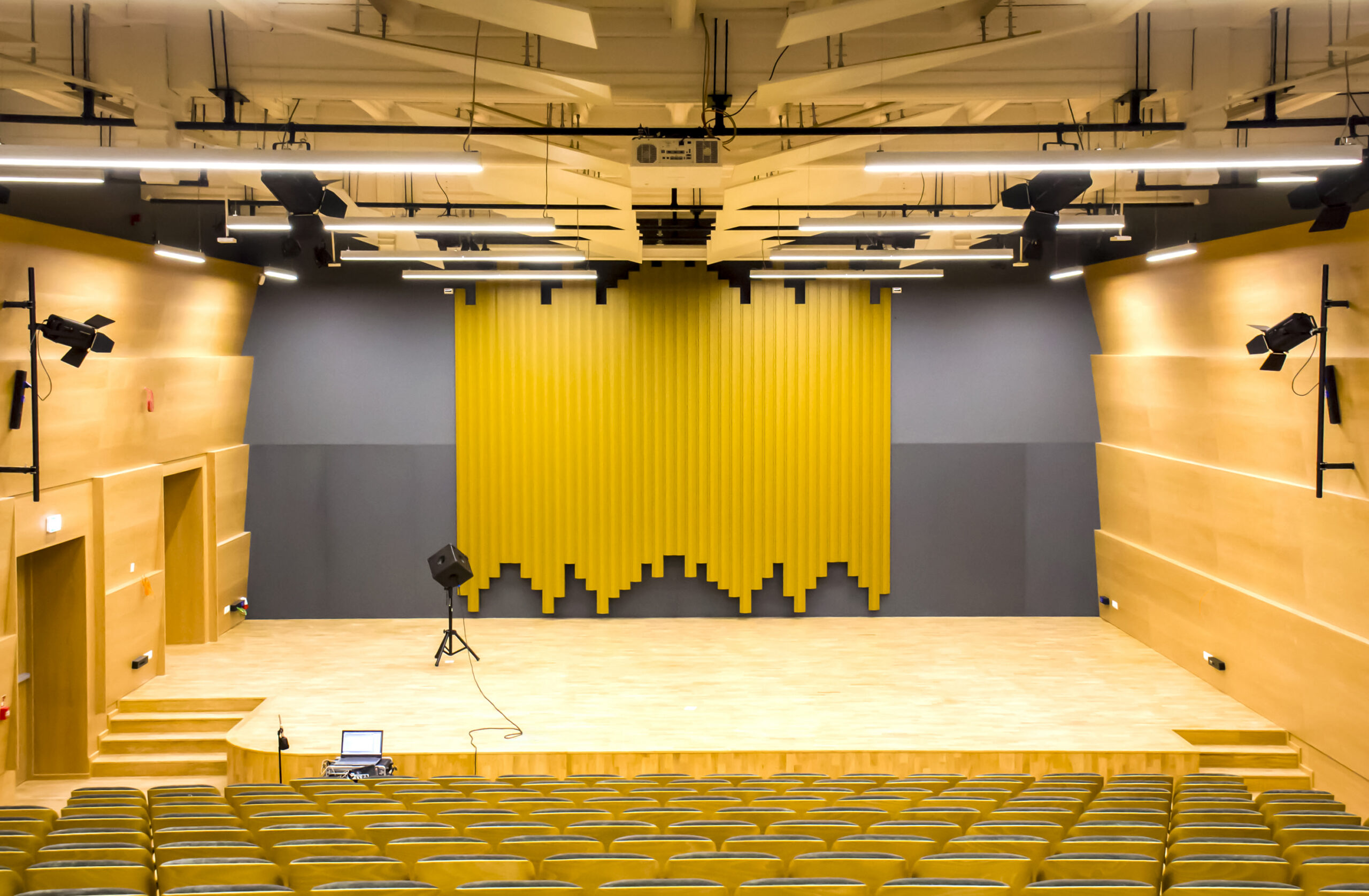

Dyfuzor akustyczny rozpraszajacy dzwiek na scianie za sceną w filharmonii

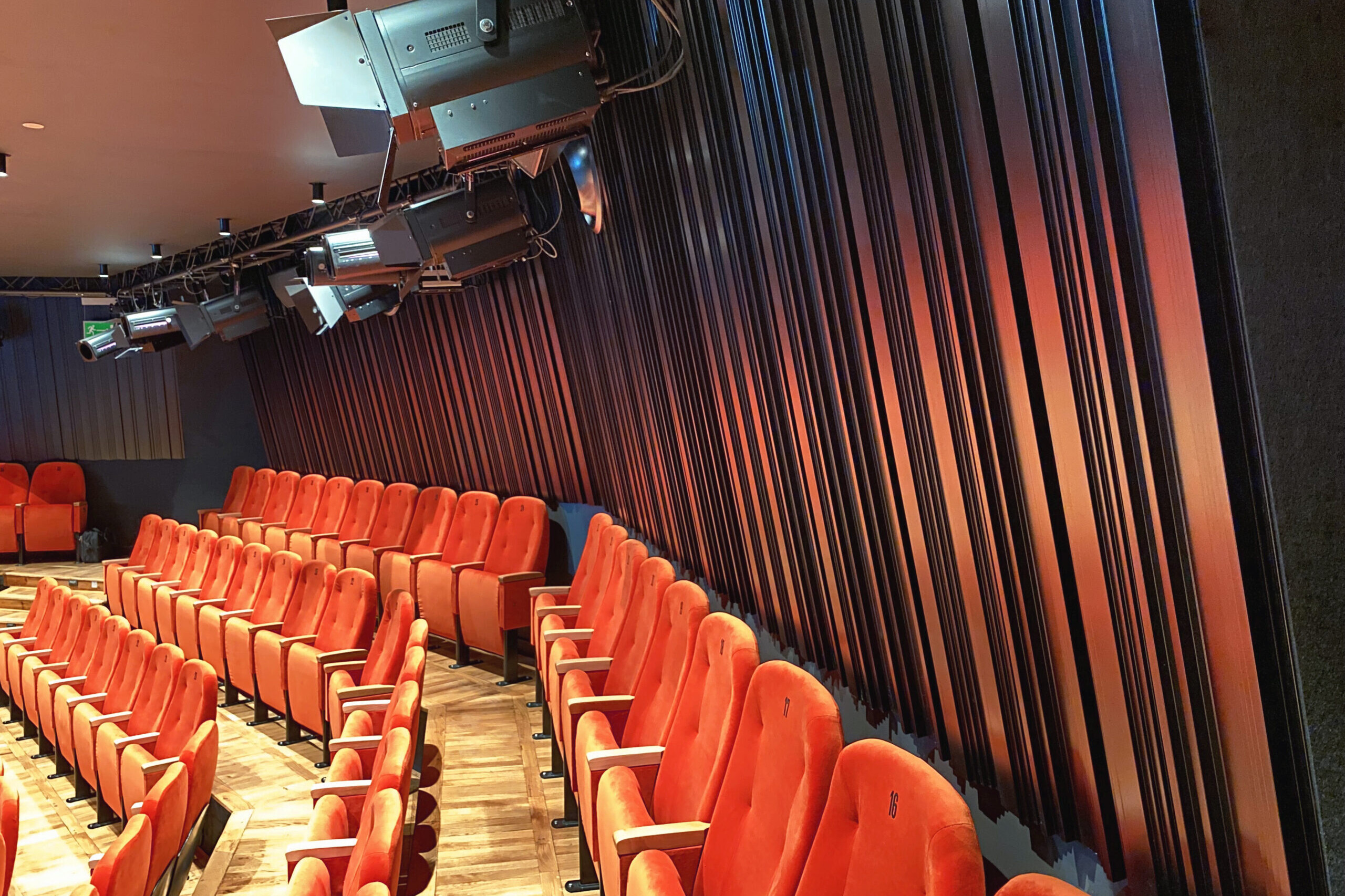

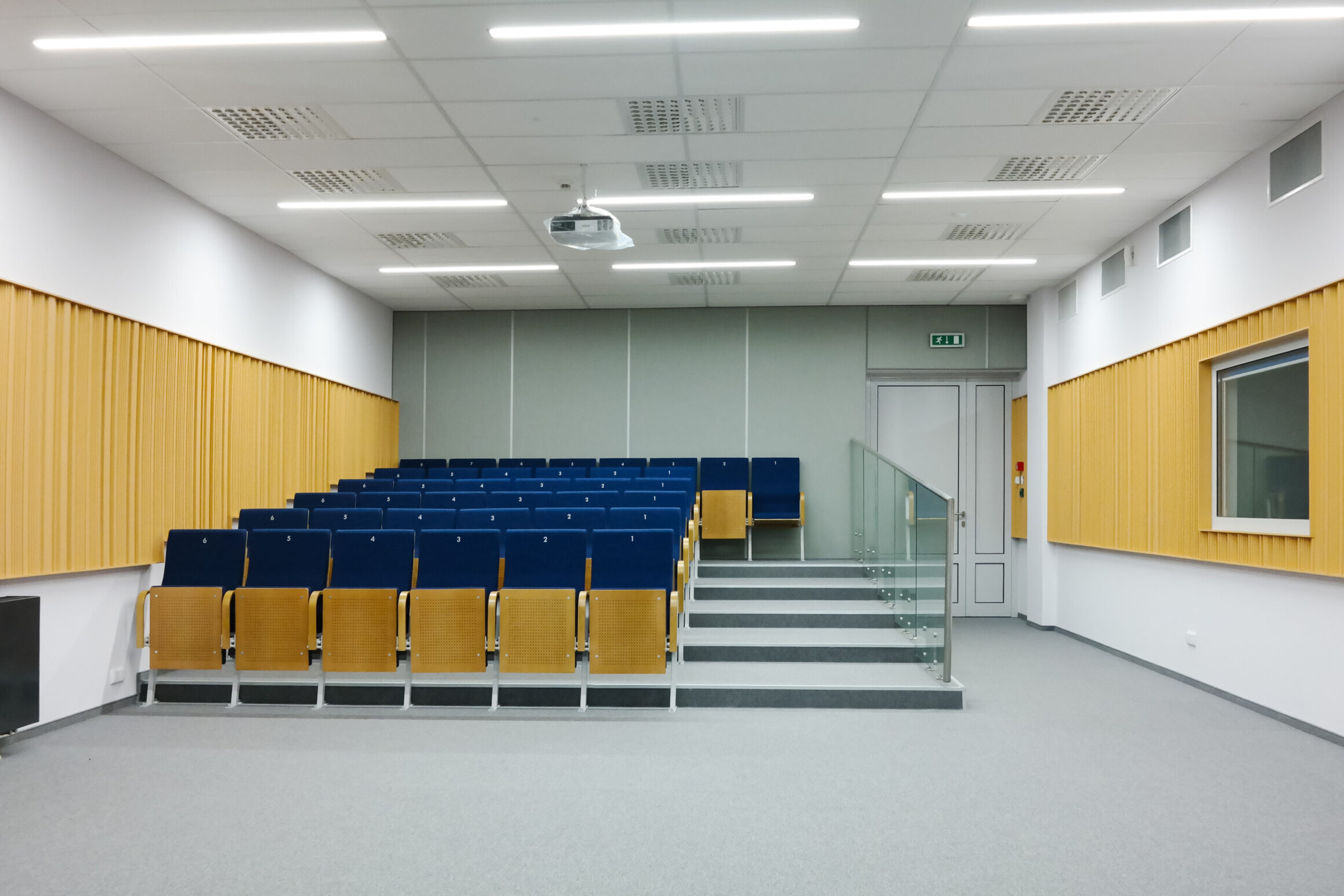

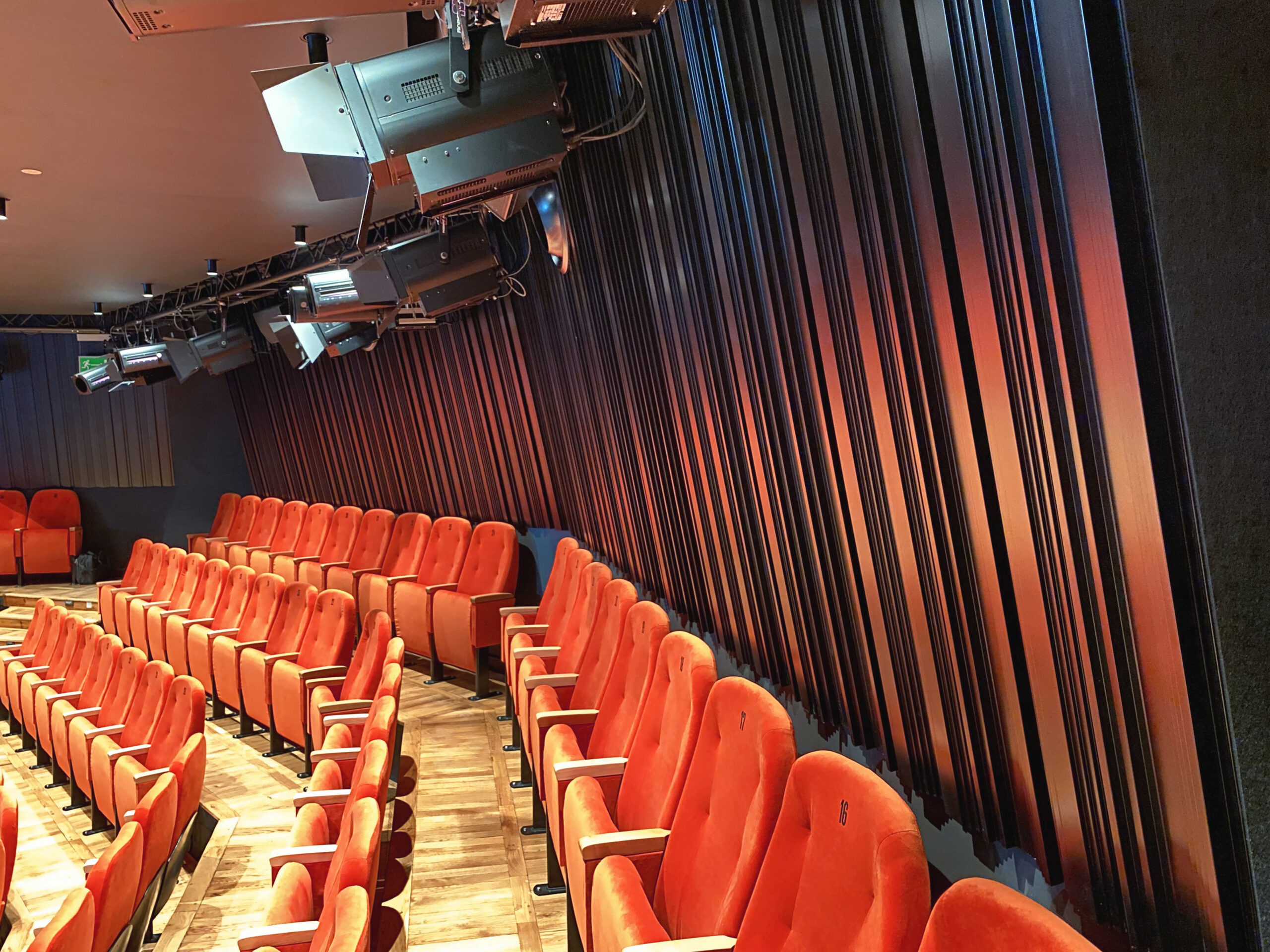

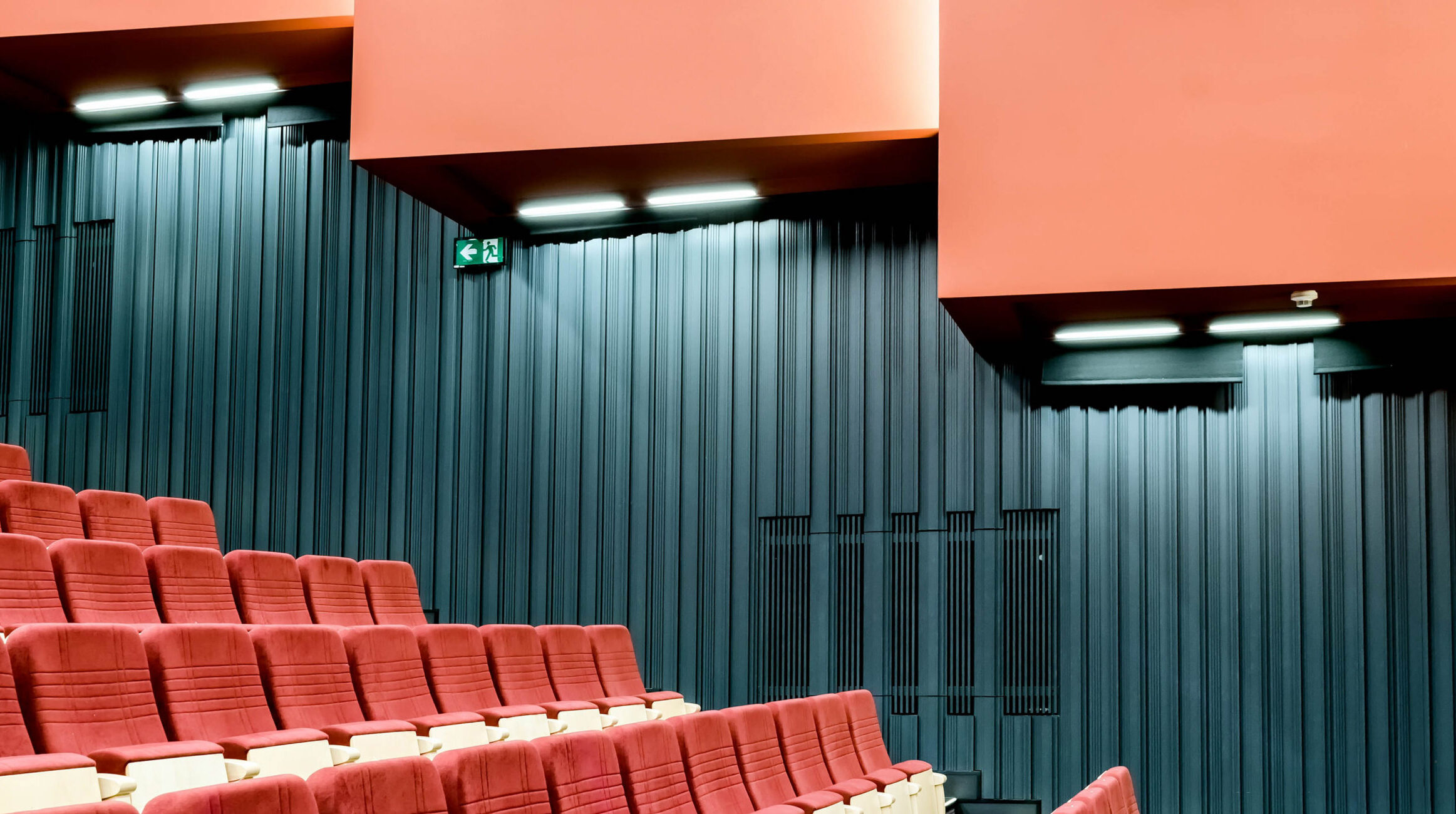

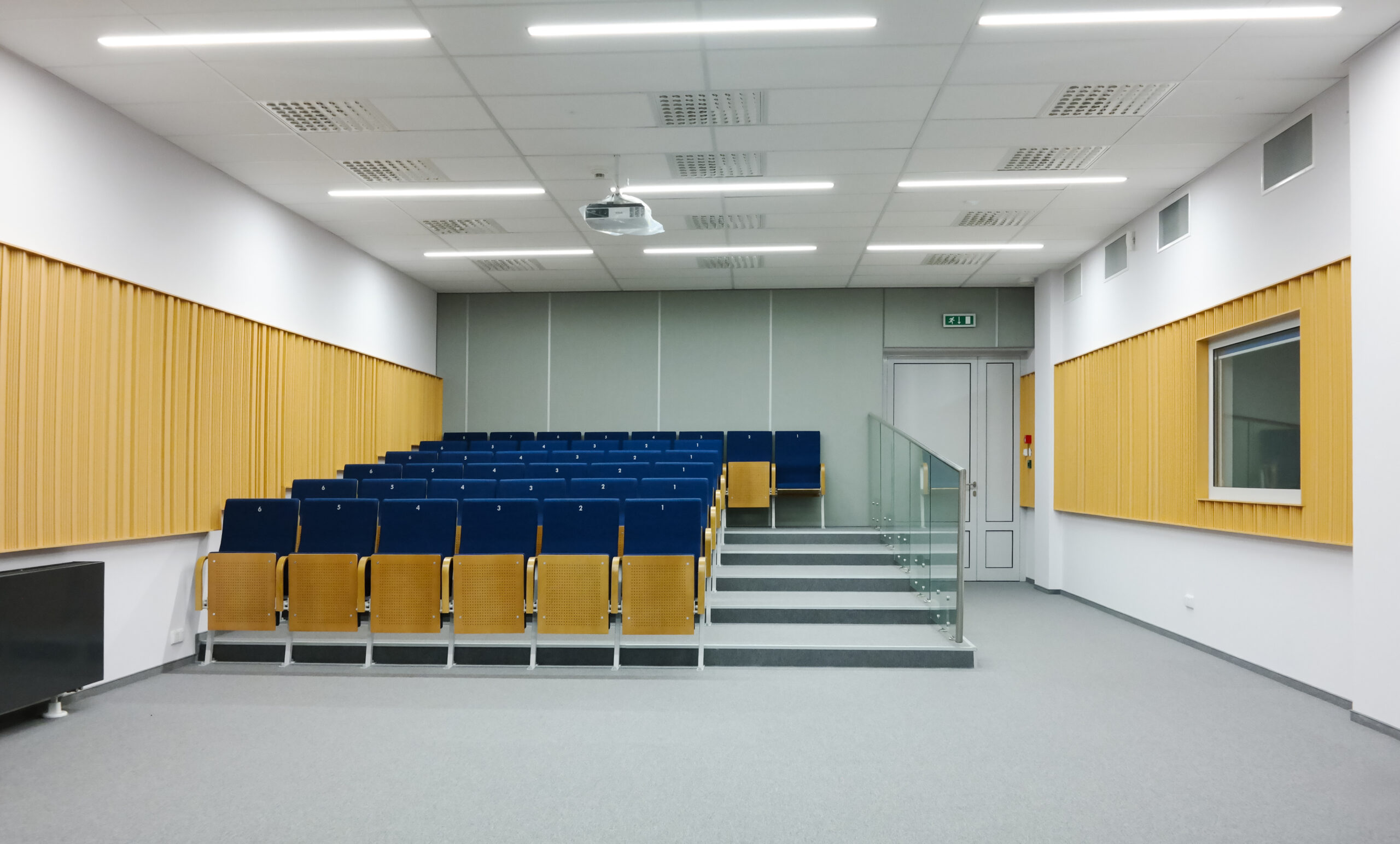

Dyfuzory akustyczne rozpraszające dźwięk na ścianie bocznej w sali kinowej
Dyfuzory akustyczne rozpraszające dźwięk na ścianie bocznej w sali kinowej

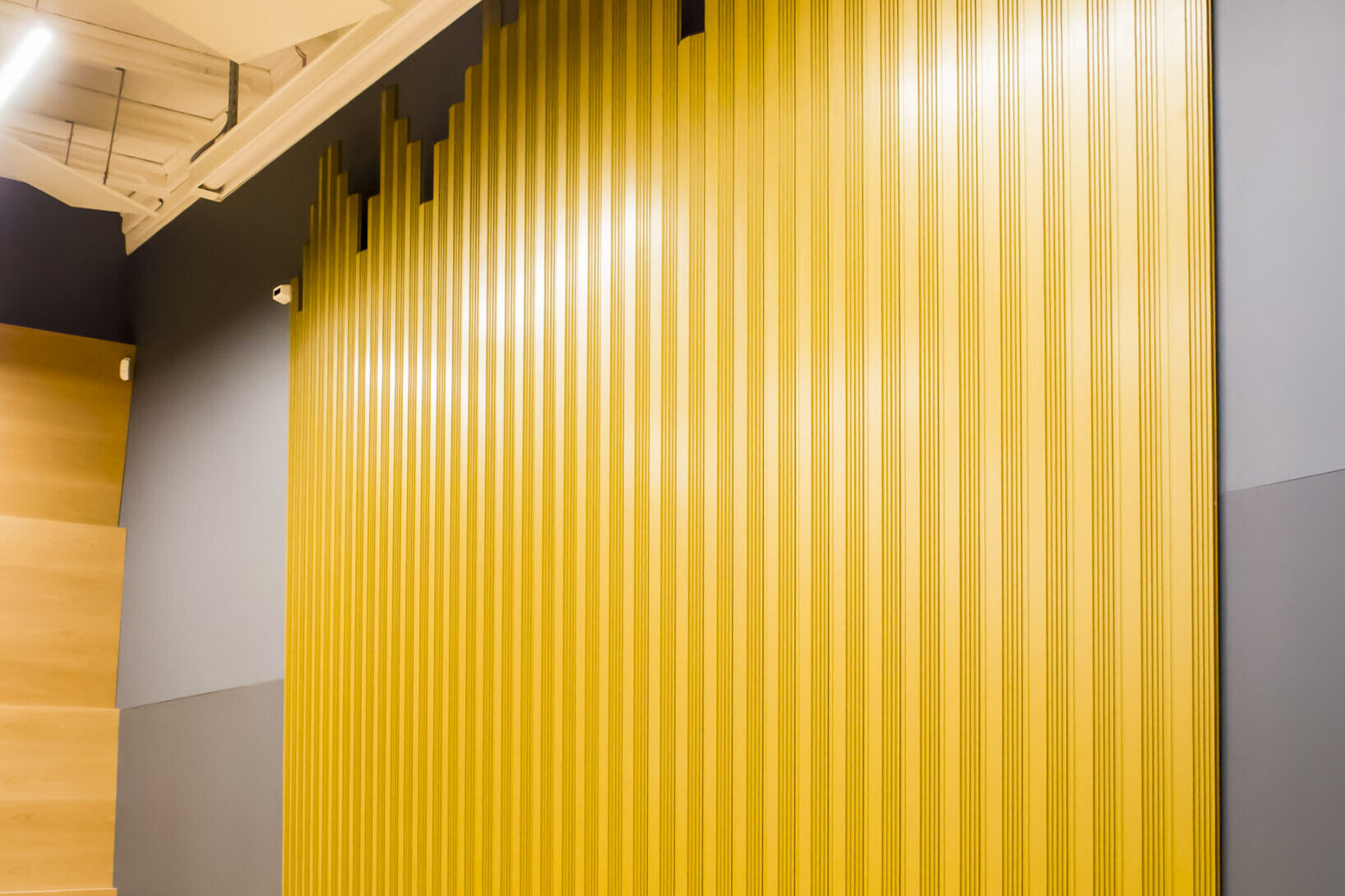

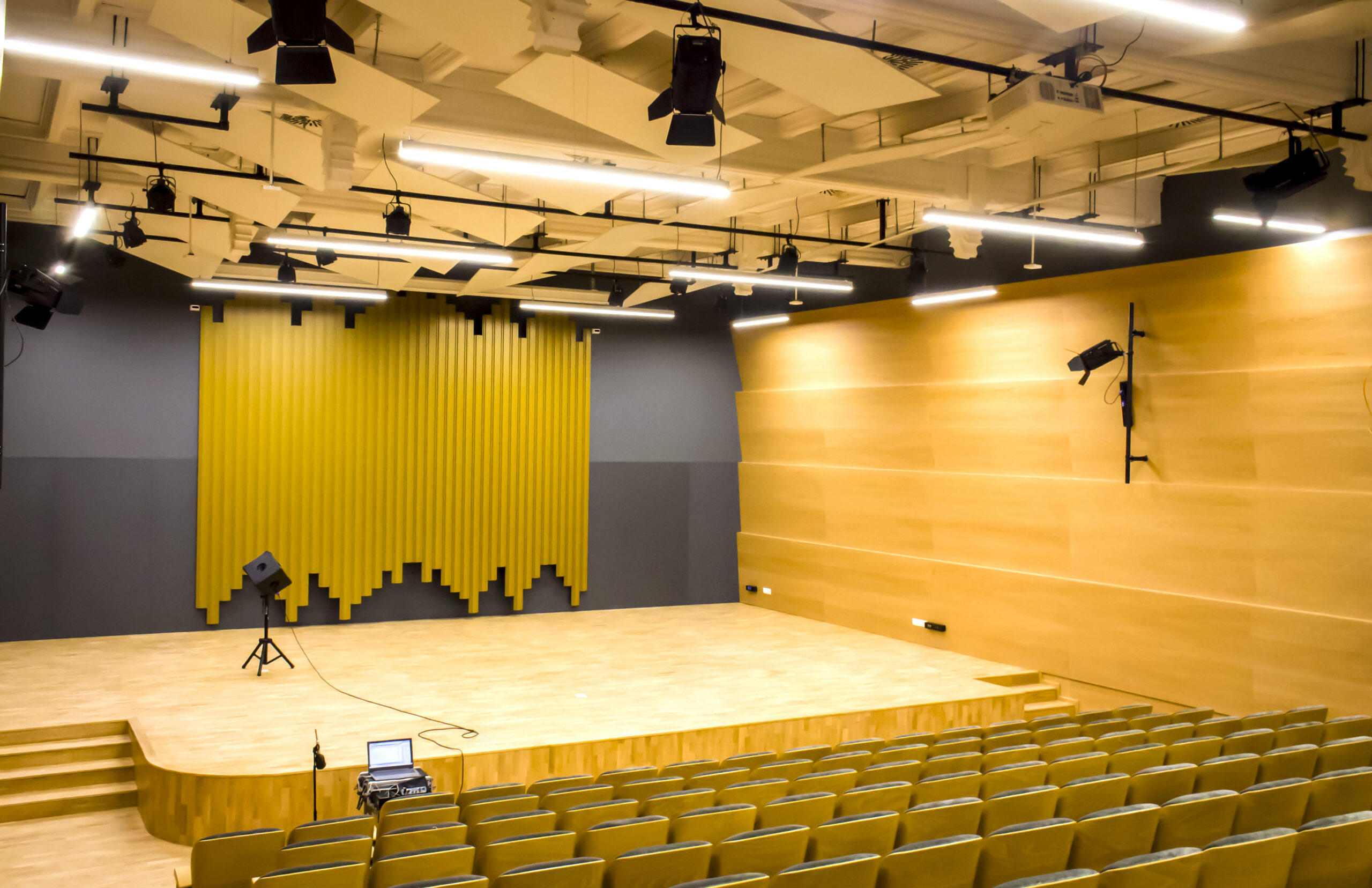

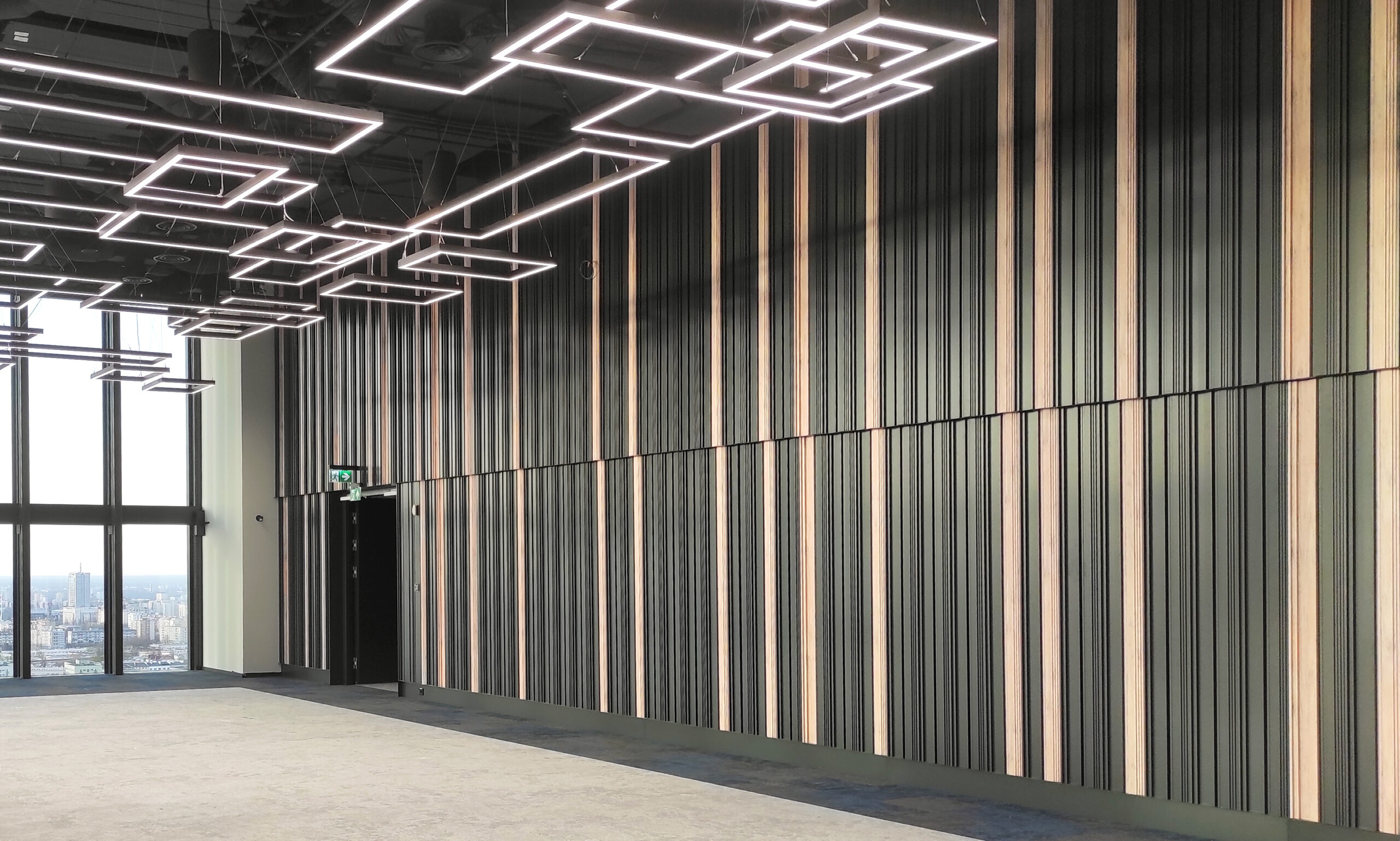

System rozpraszający dźwięk Optidi zamontowany na ścianie w sali widowiskowej

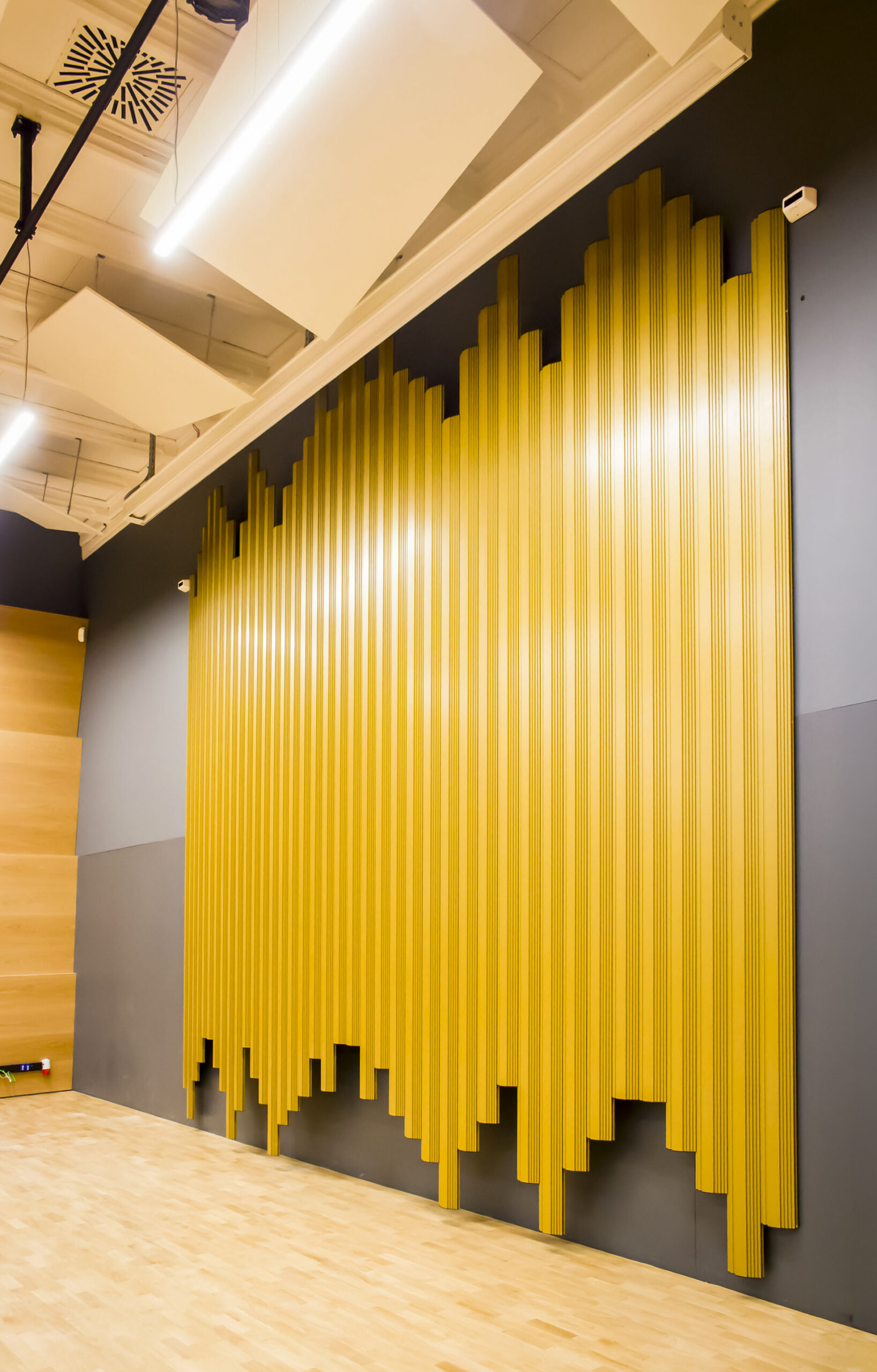

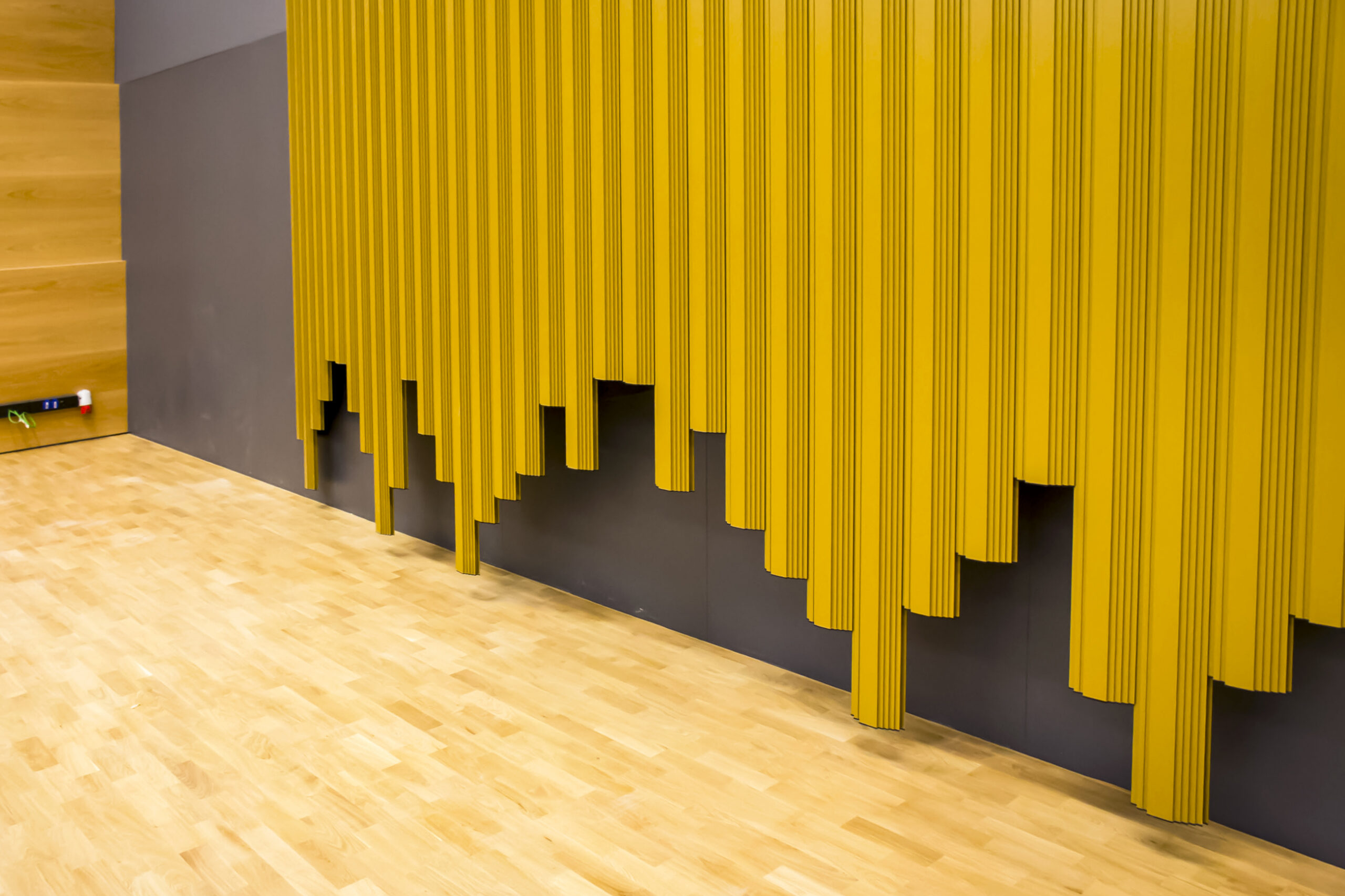

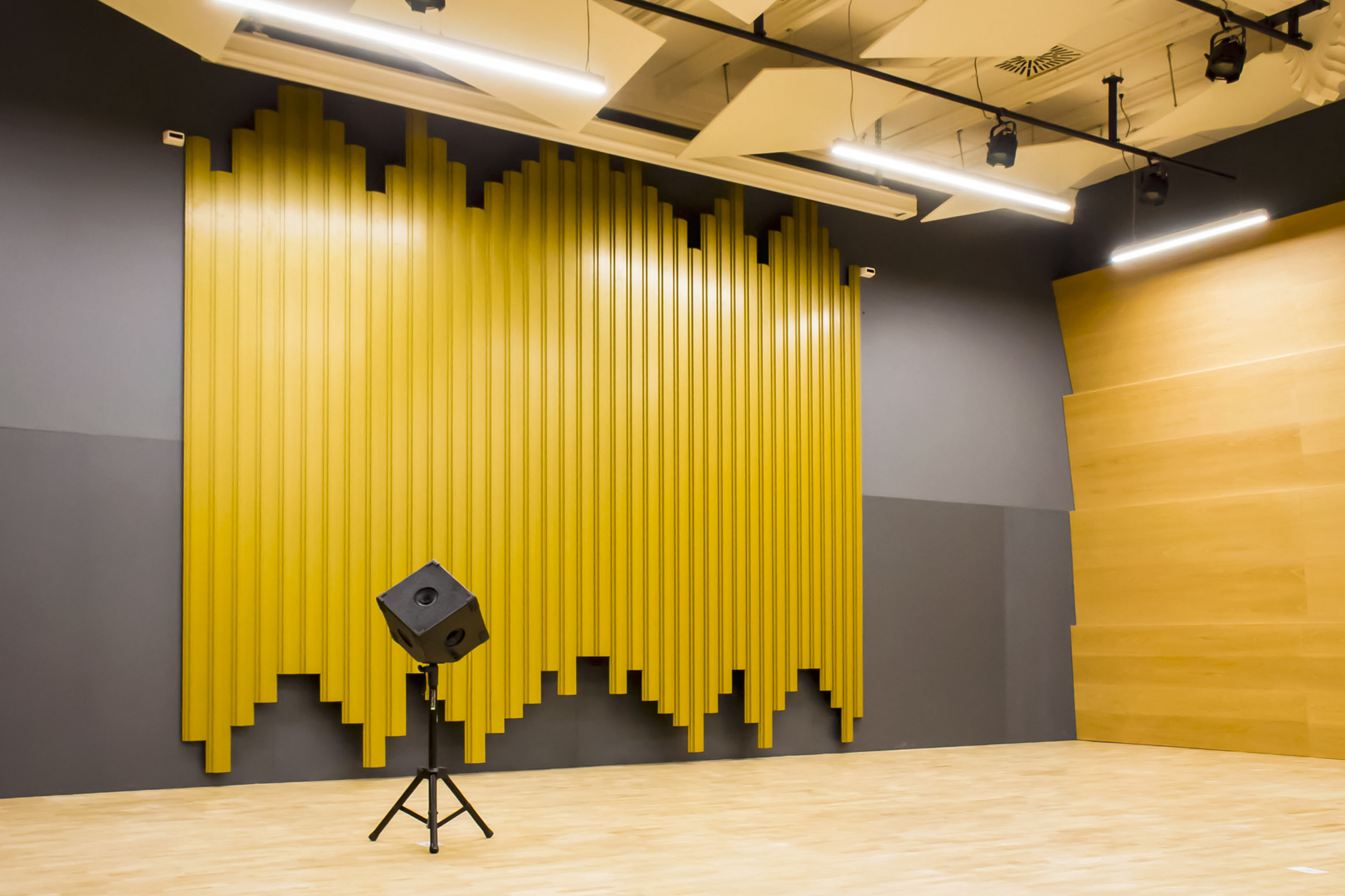

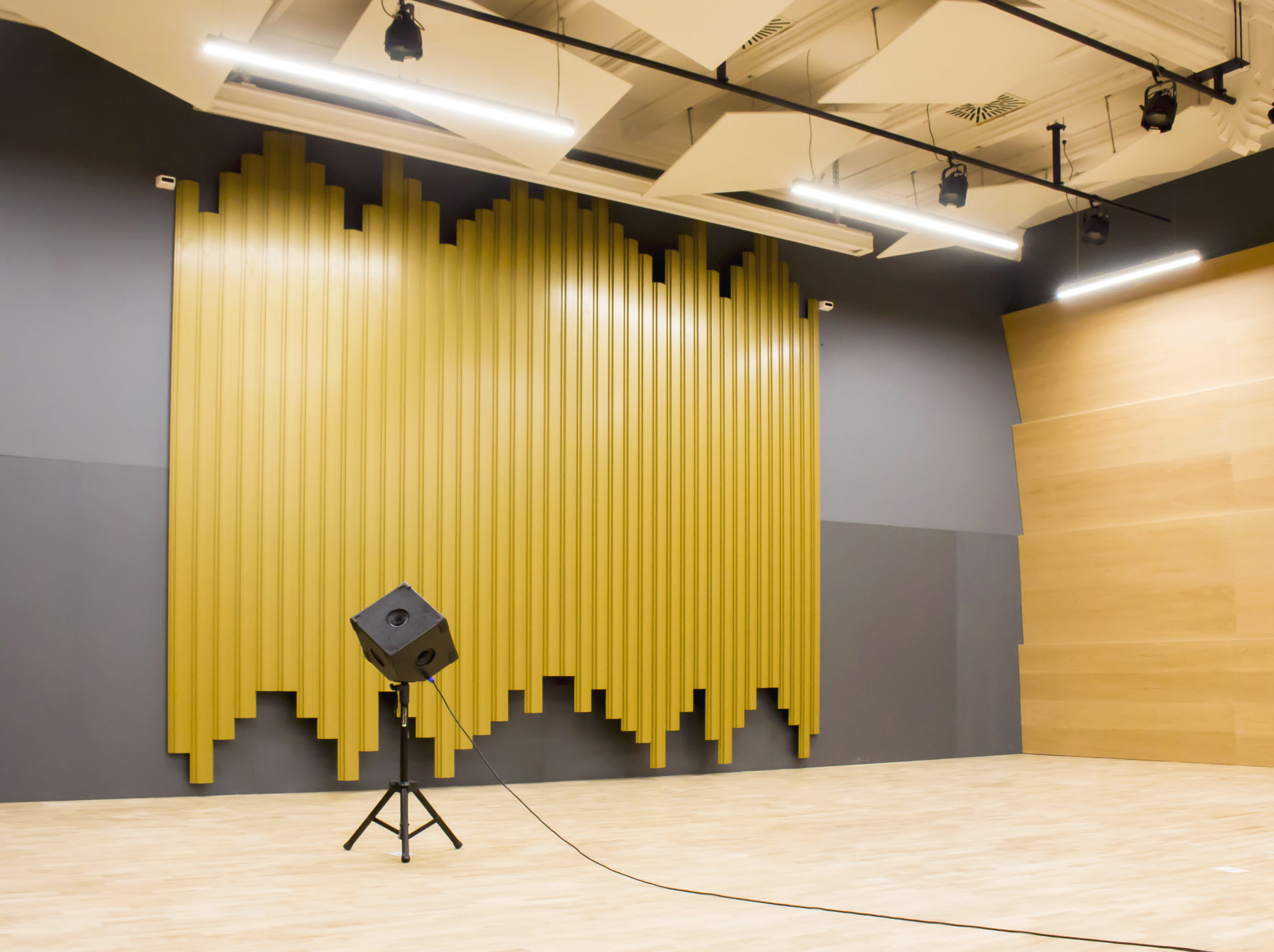

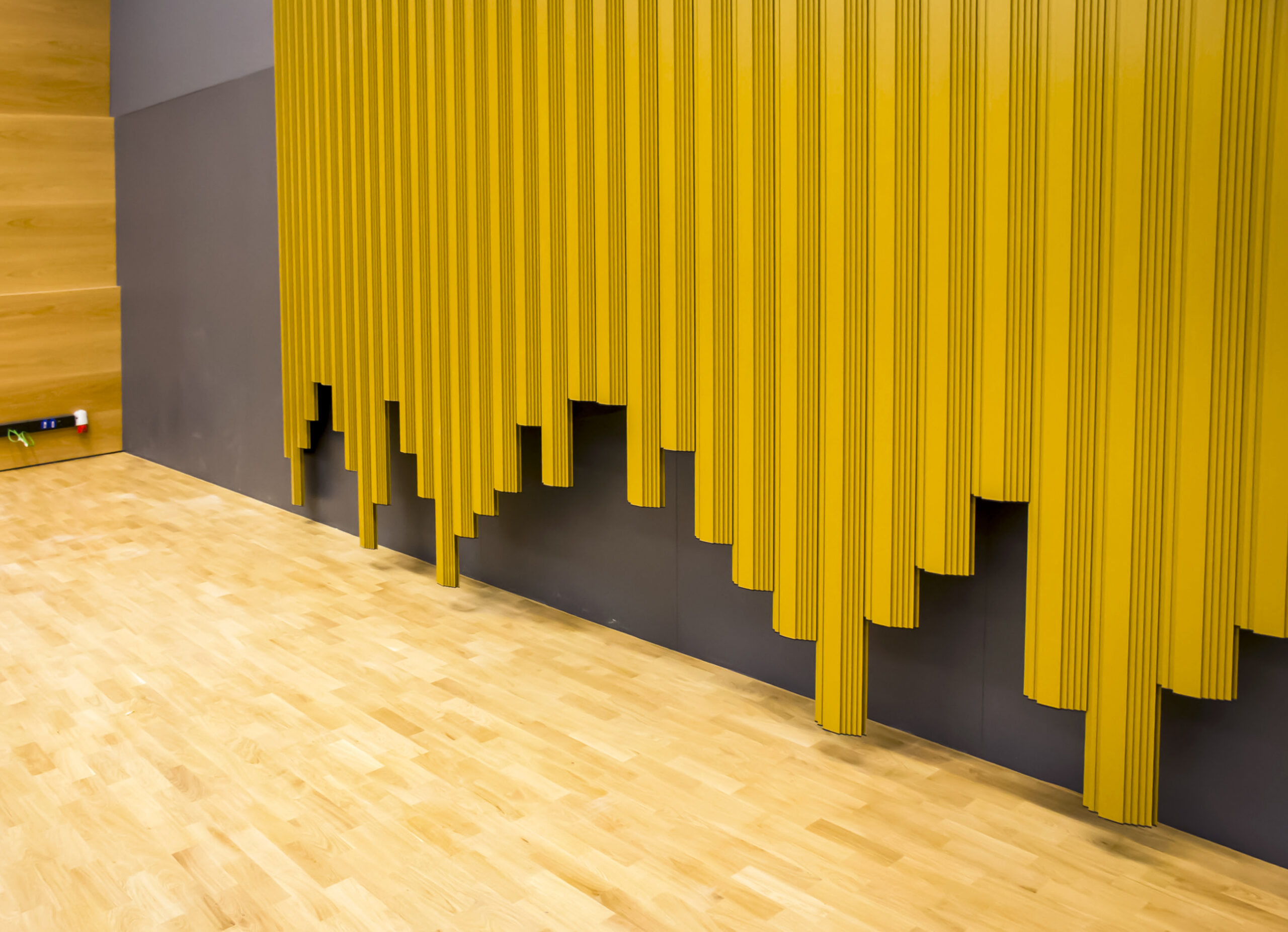

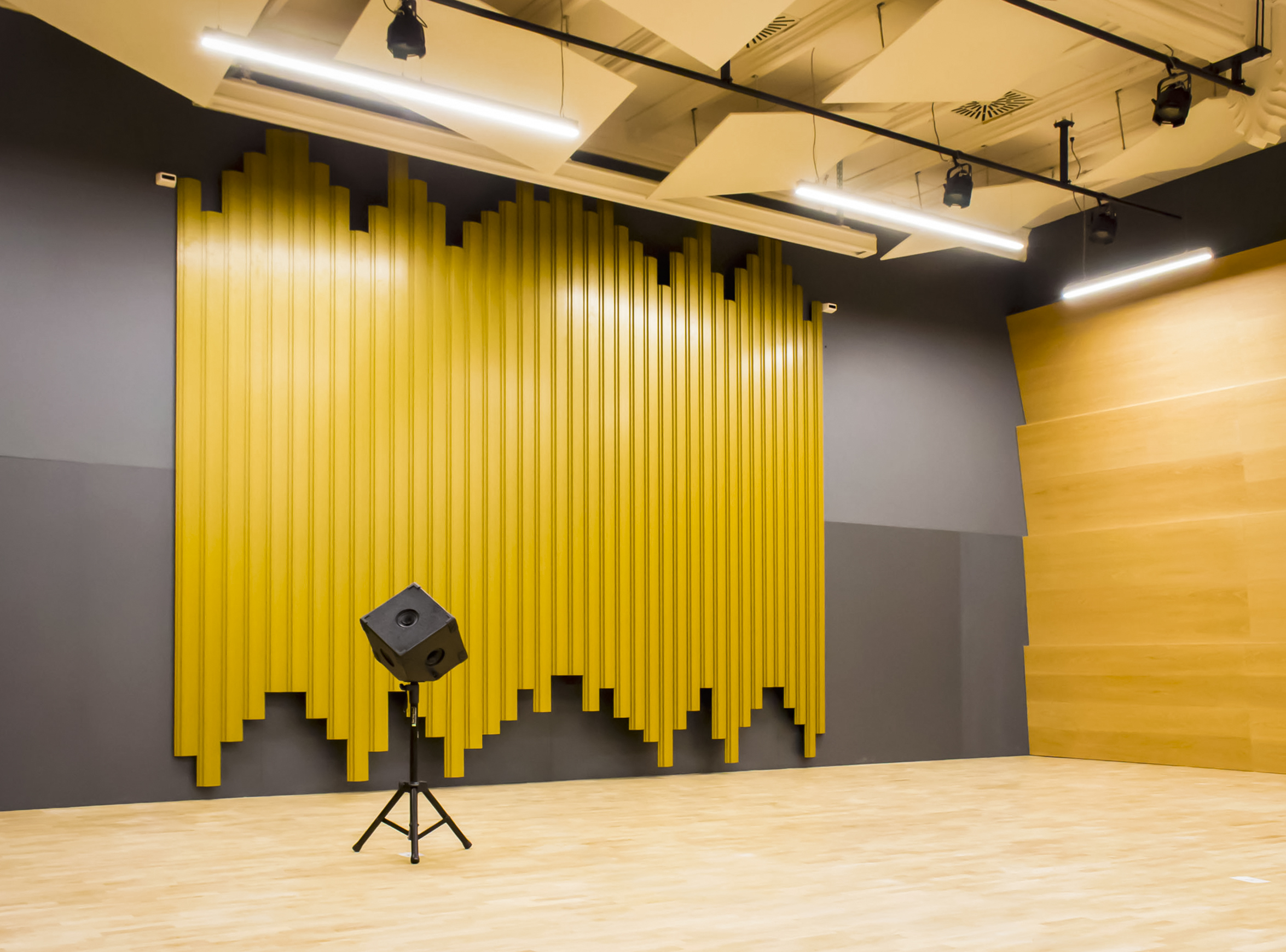

Sala prób z zastosowaniem dyfuzora akustycznego OptiDi
Sala prób z zastosowaniem dyfuzora akustycznego OptiDi
Sala prób z zastosowaniem dyfuzora akustycznego OptiDi

Projektant
Zespół AS

więcej
Architected Sound Team

Szczegółowe informacje

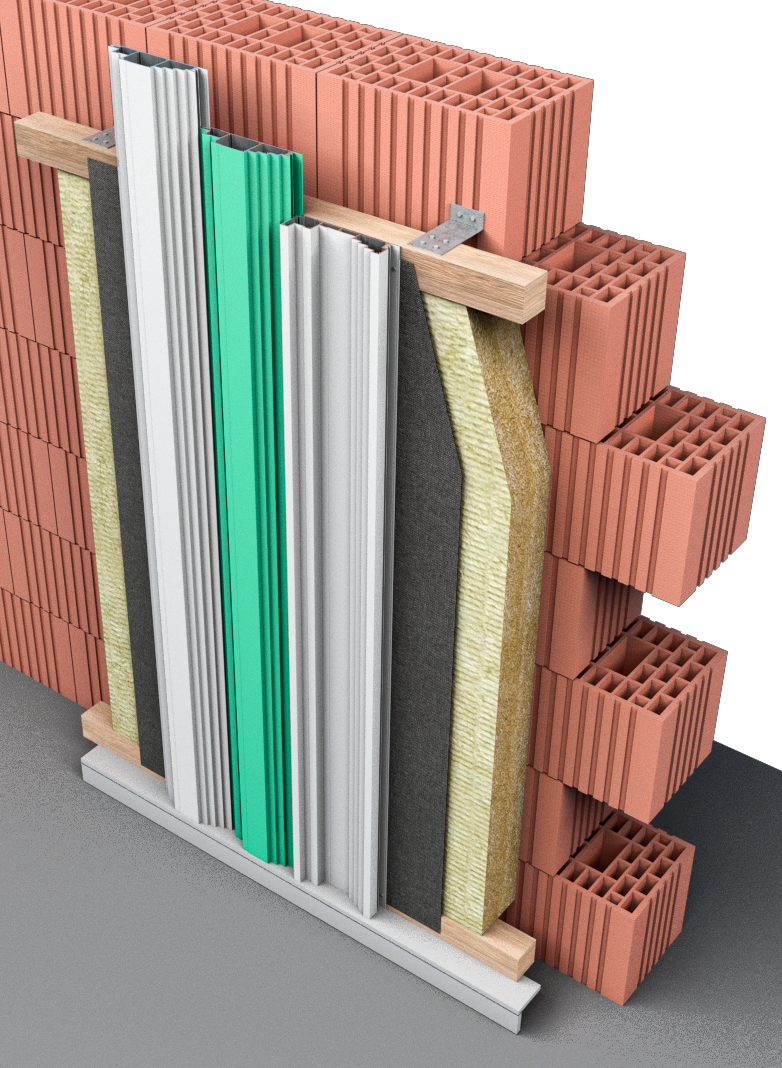

OptiDi rozprasza dźwięk w zakresie średnich i wysokich tonów, najefektywniej przy połączeniu pozytywów i negatywów. Dzięki materiałowi pochłaniającemu dźwięk (montaż za elementami OptiDi) i zmiennej szerokości szczelin pomiędzy poszczególnymi elementami, pochłanianie w zakresie niskich tonów można dostroić do wymaganych częstotliwości.

Wymiary

150 × 1200 × 40 mm

Maksymalna długość

  • 7500 mm - kolory z palety RAL K7 Classic
  • 7000 mm - lakier drewnopodobny

Waga

17 kg/m2

Materiał

aluminium

Projektant

Zespół Architected Sound

Współczynnik pochłaniania dźwięku

αw, max = 0,20


Informacje dodatkowe

Rozwiązanie techniczne opracowane we współpracy z Akademią Górniczo‑Hutniczą im. St. Staszica w Krakowie.

Nr wzoru wspólnotowego:
004417723‑0001 oraz 004417723‑0002.

Akademia Górniczo-Hutnicza w Krakowie - logo

Dyfuzor akustyczny OptiDi dostępny jest w dowolnym kolorze z palety RAL K7 Classic lub drewnopodobnym, również w wersji z wyczuwalnym rysunkiem drewna.

RAL K7 Classic

Najczęściej wybierane kolory

Kolory drewnopodobne

Dostępne warianty wykończenia powierzchni

  • gładki lakier drewnopodobny
  • folia o wyczuwalnej strukturze drewna

Przedstawione próbki mają wyłącznie charakter poglądowy.
Możliwe są niewielkie odchylenia związane z produkcją i/lub aplikacją koloru.

Przed złożeniem zamówienia prosimy o kontakt info@architected-sound.com w celu weryfikacji kolorów oraz ich dostępności.

  • sale koncertowe
  • sale filharmonijne
  • sale teatralne
  • sale operowe
  • sale prób i przesłuchań
  • studia nagraniowe i reżyserskie
  • pomieszczenia emisyjne dla radia i TV
  • sale wykładowe
  • sale konferencyjne
  • sale lekcyjne
  • poczekalnie
  • biura
  • domowe sale odsłuchowe

Projektowany indywidualnie kompleksowy system akustyczny uwzględniający odpowiednie pasma częstotliwości.

Możliwa wersja sufitowa oraz mobilna.

Dostępne są różne grubości ustroju akustycznego, w zależności od wymaganego pochłaniania dźwięku w paśmie niskich częstotliwości.

Rysunek techniczny

Architected Sound OptiDi - Rysunek techniczny panelu akustycznego odbijającego dźwięk widok w przekroju i z frontu

Bezpieczeństwo pożarowe

Wykonane z materiałów o klasie odporności ogniowej A1.

Współczynniki pochłaniania dźwięku panelu akustycznego Architected Sound OptiDi

Wykres współczynników pochłaniania dźwięku dla dyfuzora akustycznego OptiDi

Praktyczny współczynnik pochłaniania dźwięku αp

częstotliwość 1/1‑okt.
125 Hz0,600,550,00
250 Hz0,450,500,05
500 Hz0,200,200,05
1000 Hz0,150,150,05
2000 Hz0,150,150,10
4000 Hz0,150,150,10
  • szczelina 1 mm + wełna mineralna 50 mm, c.w.k. 90 mm *
  • szczelina 1 mm + wełna mineralna 100 mm, c.w.k. 140 mm **
  • montaż bezpośredni, c.w.k. 55 mm *
  • * wyniki uzyskane na drodze obliczeń analitycznych
    ** pomiary przeprowadzone zgodnie z normą PN-EN ISO 354:2005

Współczynniki rozproszenia dźwięku panelu akustycznego Architected Sound OptiDi

Wykres współczynników rozproszenia dźwięku dla dyfuzora akustycznego OptiDi

Współczynnik rozproszenia dźwięku s

częstotliwość 1/1-okt.
1000 Hz0,05
1250 Hz0,13
1600 Hz0,28
2000 Hz0,44
2500 Hz0,53
3150 Hz0,62
4000 Hz0,82
5000 Hz0,90
  • szczelina od 0 do 5 mm *
  • * pomiary przeprowadzone zgodnie z normą ISO 17497-1:2004
